หมายเลขชิ้นส่วน: 1BN
คำอธิบาย: BSP MAN ใช้สองครั้งสำหรับที่นั่ง CONE 60 °หรือซีลผูกมัด / NPT ตัวผู้
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

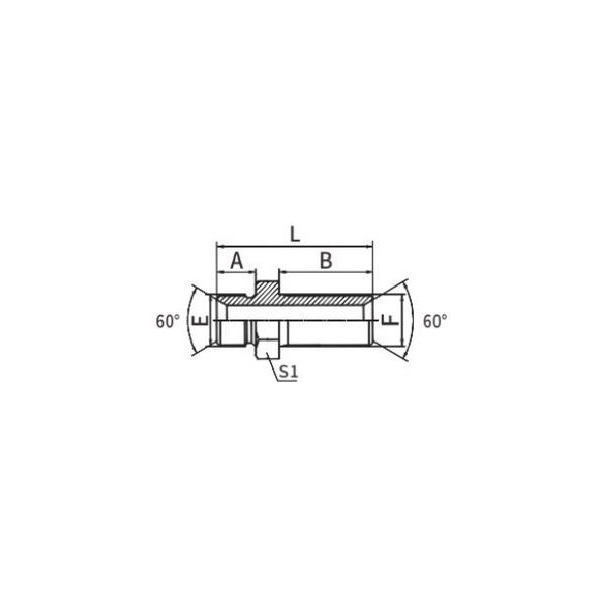

| หมายเลขชิ้นส่วน | เกลียว | ขนาด | |||
| F | A | B | L | S1 | |
| 1BN-02 | Z1/8"X27 | 10 | 10.5 | 26 | 14 |
| 1BN-02-04 | Z1/4"X18 | 10 | 15 | 31 | 17 |
| 1BN-04 | Z1/4"X18 | 12 | 15 | 33 | 19 |
| 1BN-04-02 | Z1/8"X27 | 12 | 10.5 | 28 | 19 |
| 1BN-04-06 | Z3/8"X18 | 12 | 16 | 34 | 19 |
| 1BN-06 | Z3/8"X18 | 13.5 | 16 | 37.5 | 22 |
| 1BN-06-04 | Z1/4"X18 | 13.5 | 15 | 36 | 22 |
| 1BN-06-08 | Z1/2"X14 | 13.5 | 19.5 | 41 | 22 |
| 1BN-06-12 | Z3/4"X14 | 13.5 | 19.5 | 43 | 30 |
| 1BN-08 | Z1/2"X14 | 16 | 19.5 | 45.5 | 27 |
| 1BN-08-06 | Z3/8"X18 | 16 | 16 | 42 | 27 |
| 1BN-08-12 | 73/4"X14 | 16 | 19.5 | 45.5 | 30 |
| 1BN-08-16 | Z1"X11.5 | 16 | 25.5 | 52.5 | 36 |
| 1BN-10-08 | Z1/2"X14 | 17.5 | 19.5 | 47 | 30 |
| 1BN-10-12 | Z3/4"X14 | 17.5 | 19.5 | 47 | 30 |
| 1BN-12 | Z3/4"X14 | 18.5 | 19.5 | 49 | 32 |
| 1BN-12-06 | Z3/8"X18 | 18.5 | 16 | 45.5 | 32 |
| 1BN-12-08 | 71/2"X14 | 18.5 | 19.5 | 49 | 32 |
| 1BN-12-16 | Z1"X11.5 | 18.5 | 25.5 | 55 | 36 |
| 1BN-16 | Z1"X11.5 | 20.5 | 25.5 | 59 | 41 |
| 1BN-16-12 | Z3/4"X14 | 20.5 | 19.5 | 53 | 41 |
| 1BN-16-20 | 71.1/4"X11.5 | 20.5 | 26.5 | 60 | 46 |
| 1BN-20 | Z1.1/4"X11.5 | 20.5 | 26.5 | 62 | 50 |
| 1BN-20-16 | Z1"X11.5 | 20.5 | 25.5 | 61 | 50 |
| 1BN-20-24 | Z1.1/2"X11.5 | 20.5 | 27.5 | 63 | 50 |
| 1BN-24 | Z1.1/2"X11.5 | 23 | 27.5 | 65.5 | 55 |
| 1BN-24-20 | Z1.1/4"X11.5 | 23 | 26.5 | 64.5 | 55 |
| 1BN-24-32 | Z2"X11.5 | 23 | 27.5 | 67.5 | 65 |
| 1BN-32 | Z2"X11.5 | 25.5 | 27.5 | 70 | 70 |
| 1BN-32-20 | Z1.1/4"X11.5 | 25.5 | 26.5 | 69 | 70 |
| 1BN-32-24 | Z1.1/2"X11.5 | 25.5 | 27.5 | 70 | 70 |
แผงกั้นที่นั่ง BSP ตัวผู้ 60° เป็นข้อต่อชนิดหนึ่งที่ใช้ในระบบท่อ ออกแบบมาโดยเฉพาะสำหรับการสร้างการเชื่อมต่อที่ปลอดภัยผ่านแผงกั้นหรือแผง ตัวย่อ BSP ย่อมาจาก British Standard Pipe และหมายถึงมาตรฐานการทำเกลียวที่ใช้ในข้อต่อนี้
ที่นั่ง 60° หมายถึงมุมของพื้นผิวที่นั่ง ซึ่งเป็นสิ่งสำคัญในการทำให้ซีลแน่นและป้องกันการรั่วซึม การออกแบบนี้ช่วยให้สามารถสัมผัสระหว่างเกลียวตัวผู้และเกลียวตัวเมียที่เชื่อมต่อได้อย่างเหมาะสม ช่วยลดโอกาสที่จะเกิดการรั่วไหล
ข้อต่อกั้นได้รับการออกแบบให้ติดตั้งในแผงหรือผนัง ช่วยให้ของเหลวไหลผ่านได้ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างของแผงไว้ ผนังกั้นที่นั่งตัวผู้ 60° ของ BSP จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่จำเป็นต้องถ่ายของเหลวผ่านสิ่งกีดขวาง โดยไม่กระทบต่อการซีลหรือความแข็งแรง
ข้อต่อประเภทนี้มักใช้ในระบบประปาและท่ออุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัยที่หลากหลาย ความทนทาน ความน่าเชื่อถือ และการออกแบบที่ป้องกันการรั่วทำให้เป็นส่วนประกอบที่เชื่อถือได้ในระบบถ่ายโอนของเหลว
โดยสรุป แผงกั้นที่นั่งตัวผู้ 60° BSP เป็นข้อต่อพิเศษที่ให้การเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วซึมผ่านแผงกั้นหรือแผง ทำให้มั่นใจได้ถึงการถ่ายโอนของเหลวที่มีประสิทธิภาพและปลอดภัยในระบบท่อต่างๆ
