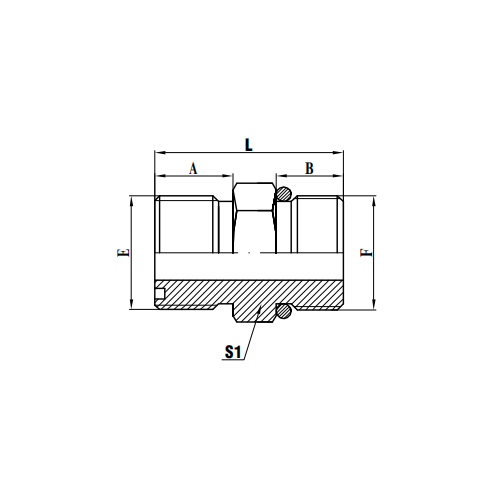

หมายเลขชิ้นส่วน: 1FO
คำอธิบาย: ORFS ชาย O-RING/SAE O-RING BOSS S-SERIES
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง
| หมายเลขชิ้นส่วน | เกลียว | โอริง | ขนาด | |||||
| E | F | E | F | A | B | S1 | ||
| 1FO-04 | 9/16"X18 | 7/16"X20 | 11 | 904 | 9.8 | 11 | 28.7 | 17 |
| 1F0-04-05 | 9/16"X18 | 1/2"X20 | 11 | 905 | 9.8 | 11 | 28.7 | 17 |
| 1F0-04-06 | 9/16"X18 | 9/16"X18 | 11 | 906 | 12 | 29.5 | 17 | |
| 1FO-04-08 | 9/16"X18 | 3/4"X16 | 11 | 908 | 9.8 | 14 | 33.5 | 22 |
| 1F0-06-04 | 11/16"X16 | 7/16"X20 | 12 | 904 | 11.2 | 11 | 31 | 19 |
| 1F0-06 | 11/16"X16 | 9/16"X18 | 12 | 906 | 11.2 | 12 | 31.9 | 19 |
| 1F0-06-08 | 11/16"X16 | 3/4"X16 | 12 | 908 | 11.2 | 14 | 35 | 22 |
| 1FO-06-10 | 11/16"X16 | 7/8"X14 | 12 | 910 | 11.2 | 16 | 38.5 | 27 |
| 1FO-08-06 | 13/16"X16 | 9/16"X18 | 14 | 906 | 12.8 | 12 | 34.5 | 22 |
| 1FO-08 | 13/16"X16 | 3/4"X16 | 14 | 908 | 12.8 | 14 | 36.6 | 22 |
| 1FO-08-10 | 13/16"X16 | 7/8"X14 | 14 | 910 | 12.8 | 16 | 40.5 | 27 |
| 1FO-08-12 | 13/16"X16 | 1.1/16"X12 | 14 | 912 | 12.8 | 18.5 | 44.5 | 32 |
| 1FO-10 | 1"X14 | 7/8"X14 | 16 | 910 | 15.5 | 16 | 43.1 | 27 |
| 1FO-10-08 | 1"X14 | 3/4"X16 | 16 | 908 | 15.5 | 14 | 41 | 27 |
| 1FO-10-12 | 1"X14 | 1.1/16"X12 | 16 | 912 | 15.5 | 18.5 | 47 | 32 |
| 1FO-12-10 | 1.3/16"X12 | 7/8"X14 | 18 | 910 | 17 | 16 | 46 | 32 |
| 1F0-12 | 1.3/16"X12 | 1.1/16"X12 | 18 | 912 | 17 | 18.5 | 48.6 | 32 |
| 1FO-12-16 | 1.3/16"X12 | 1.5/16"X12 | 18 | 916 | 17 | 18.5 | 49.8 | 38 |
| 1F0-16-12 | 1.7/16"X12 | 1.1/16"X12 | 21 | 912 | 17.5 | 18.5 | 50 | 38 |
| 1F0-16 | 1.7/16"X12 | 1.5/16"X12 | 21 | 916 | 17.5 | 18.5 | 50.3 | 38 |
| 1F0-16-20 | 1.7/16"X12 | 1.5/8"X12 | 21 | 920 | 17.5 | 18.5 | 52 | 50 |
| 1F0-20-16 | 1.11/16"X12 | 1.5/16"X12 | 25 | 916 | 17.5 | 18.5 | 52 | 46 |
| 1FO-20 | 1.11/16"X12 | 1.5/8"X12 | 25 | 920 | 17.5 | 18.5 | 52.3 | 50 |
| 1FO-24-20 | 2"X12 | 1.5/8"X12 | 29 | 920 | 17.5 | 18.5 | 54 | 55 |
| 1F0-24 | 2"X12 | 1.7/8"X12 | 29 | 924 | 17.5 | 18.5 | 54.1 | 55 |
| หมายเหตุ: ปลาย F เชื่อมต่อกับ ISO 11926-1 พอร์ต | ||||||||
โอริงตัวผู้ ORFS / SAE โอริงบอส S-Series บทนำ
โอริงตัวผู้ ORFS/SAE โอริงบอส S-Series เป็นข้อต่อไฮดรอลิกประเภทหนึ่งที่ใช้การออกแบบซีลหน้าโอริงเพื่อให้แน่ใจว่าการเชื่อมต่อจะปราศจากการรั่วไหลในระบบของไหลแรงดันสูง ซีรีส์นี้เป็นไปตามมาตรฐาน SAE (Society of Automotive Engineers) โดยเฉพาะข้อกำหนด ISO 11926-2 ทำให้เป็นตัวเลือกที่เชื่อถือได้และเป็นมาตรฐานสำหรับการใช้งานไฮดรอลิกที่หลากหลาย
การออกแบบ ORFS (ซีลหน้าโอริง) รวมโอริงเข้ากับข้อต่อ ทำให้เกิดซีลที่แน่นหนาเมื่อจับคู่กับข้อต่อตัวเมียที่เข้ากันได้ ซีลนี้ช่วยป้องกันการรั่วไหลของของเหลว แม้ภายใต้แรงกดดันและการสั่นสะเทือนสูง ช่วยให้มั่นใจในความสมบูรณ์และประสิทธิภาพของระบบไฮดรอลิก
อุปกรณ์ฟิตติ้ง S-Series SAE O-Ring Boss โดดเด่นด้วยโครงสร้างที่แข็งแกร่งและพิกัดความเผื่อที่แม่นยำ ช่วยให้เชื่อมต่อได้อย่างปลอดภัยและเชื่อถือได้ ข้อต่อเหล่านี้ได้รับการออกแบบให้ทนทานต่อการใช้งานในอุตสาหกรรม ทำให้เหมาะสำหรับระบบไฮดรอลิกต่างๆ รวมถึงที่พบในอุปกรณ์ก่อสร้าง การทำเหมืองแร่ และการเกษตร
นอกจากนี้ ข้อต่อ S-Series ยังติดตั้งและบำรุงรักษาง่าย ลดการหยุดทำงานและเพิ่มประสิทธิภาพของระบบโดยรวม ความเข้ากันได้กับส่วนประกอบอื่นๆ ที่ได้มาตรฐาน SAE ช่วยลดความยุ่งยากในกระบวนการบูรณาการ ประหยัดเวลาและเงินระหว่างการติดตั้งและการซ่อมแซม
โดยสรุป ORFS Male O-Ring/SAE O-Ring Boss S-Series ให้การเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วไหลสำหรับระบบไฮดรอลิกแรงดันสูง การออกแบบที่แข็งแกร่ง ความคลาดเคลื่อนที่แม่นยำ และความง่ายในการติดตั้งทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย
