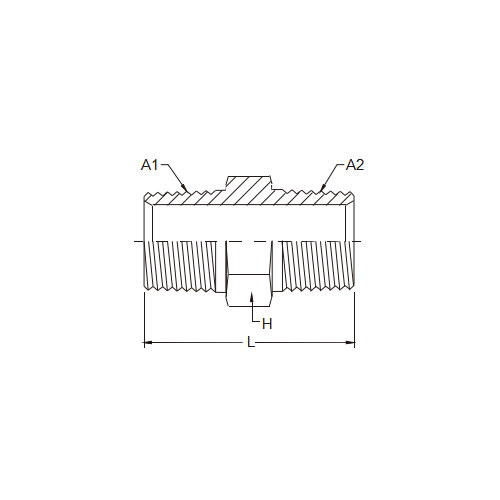

หมายเลขชิ้นส่วน: 5404
คำอธิบาย: SAE MP-MP จุกนมหกเหลี่ยม/NPTF
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา:ตรง
| หมายเลขชิ้นส่วน | หลอด O.D | เกลียว | LGTH | ฐานสิบหก | |
| A1 NPTF | A2 NPTF | L | H | ||
| 5404-02-02 | 1/8 | 1/8-27 | 1/8-27 | 1.060 | 7/16 |
| 5404-04-02 | 1/4 | 1/4-61 | 1/8-27 | 1.260 | 9/16 |
| 5404-04-04 | 1/4 | 1/4-61 | 1/4-61 | 1.450 | 5/8 |
| 5404-06-02 | 3/8 | 3/8-61 | 1/8-27 | 1.260 | 3/4 |
| 5404-06-04 | 3/8 | 3/8-61 | 1/4-61 | 1.450 | 3/4 |
| 5404-06-06 | 3/8 | 3/8-61 | 37851 | 1.450 | 3/4 |
| 5404-08-02 | 1/2 | 1/2-14 | 1/8-27 | 1.510 | 7/8 |
| 5404-08-04 | 1/2 | 1/2-14 | 1/4-61 | 1.700 | 7/8 |
| 5404-08-06 | 1/2 | 1/2-14 | 3/8-61 | 1.700 | 7/8 |
| 5404-08-08 | 1/2 | 1/2-14 | 1/2-14 | 1.890 | 7/8 |
| 5404-12-04 | 3/4 | 3/4-14 | 1/4-61 | 1.770 | 1-1/8 |
| 5404-12-06 | 3/4 | 3/4-14 | 3/8-61 | 1.770 | 1-1/8 |
| 5404-12-08 | 3/4 | 3/4-14 | 1/2-14 | 1.960 | 1-1/8 |
| 5404-12-12 | 3/4 | 3/4-14 | 3/4-14 | 1.960 | 1-1/8 |
| 5404-16-04 | 1 | 1-11-1/2 | 1/4-61 | 1.960 | 1-3/8 |
| 5404-16-06 | 1 | 1-11-1/2 | 3/8-61 | 1.960 | 1-3/8 |
| 5404-16-08 | 1 | 1-11-1/2 | 1/2-14 | 2.150 | 1-3/8 |
| 5404-16-12 | 1 | 1-11-1/2 | 3/4-14 | 2.150 | 1-3/8 |
| 5404-16-16 | 1 | 1-11-1/2 | 1-11-1/2 | 2.340 | 1-3/8 |
| 5404-20-12 | 1-1/4 | 1-1/4-11-1/2 | 3/4-14 | 2.260 | 1-3/4 |
| 5404-20-16 | 1-1/4 | 1-1/4-11-1/2 | 1-11-1/2 | 2.450 | 1-3/4 |
| 5404-20-20 | 1-1/4 | 1-1/4-11-1/2 | 1-1/4-11-1/2 | 2.480 | 1-3/4 |
| 5404-24-12 | 1-1/2 | 1-1/2-11-1/2 | 3/4-14 | 2.360 | 2 |
| 5404-24-16 | 1-1/2 | 1-1/2-11-1/2 | 1-11-1/2 | 2.550 | 2 |
| 5404-24-20 | 1-1/2 | 1-1/2-11-1/2 | 1-1/4-11-1/2 | 2.610 | 2 |
| 5404-24-24 | 1-1/2 | 1-1/2-11-1/2 | 1-1/2-11-1/2 | 2.610 | 2 |
| 5404-32-12 | 2 | 2-11-1/2 | 3/4-14 | 2.540 | 2-1/2 |
| 5404-32-16 | 2 | 2-11-1/2 | 1-11-1/2 | 2.730 | 2-1/2 |
| 5404-32-20 | 2 | 2-11-1/2 | 1-1/4-11-1/2 | 2.760 | 2-1/2 |
| 5404-32-24 | 2 | 2-11-1/2 | 1-1/2-11-1/2 | 2.790 | 2-1/2 |
| 5404-32-32 | 2 | 2-11-1/2 | 2-11-1/2 | 2.820 | 2-1/2 |
SAE MP-MP จุกนมหกเหลี่ยม/NPTF ภาษาอังกฤษเบื้องต้น
จุกนมหกเหลี่ยม SAE MP-MP/NPTF เป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาเพื่อให้การเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้ในระบบของไหล จุกนมนี้มีเกลียว SAE MP ที่ปลายทั้งสองข้าง ช่วยให้ซีลได้แน่นหนาและไม่มีรอยรั่วด้วยข้อต่อ SAE MP ที่ใช้ร่วมกันได้ นอกจากนี้ ปลายด้านหนึ่งของจุกนมยังมีเกลียว NPTF (National Pipe Tapered Fuel) ซึ่งช่วยให้การเปลี่ยนไปใช้ระบบเชื้อเพลิงและเครือข่ายท่ออื่นๆ ที่ใช้เกลียวประเภทนี้เป็นไปอย่างราบรื่น
รูปทรงหกเหลี่ยมของจุกนมช่วยให้ติดตั้งและถอดได้ง่าย ให้ด้ามจับที่ปลอดภัยสำหรับการกระชับและคลาย คุณสมบัติการออกแบบนี้ทำให้การบำรุงรักษาและการซ่อมแซมง่ายขึ้น ทำให้มั่นใจได้ว่าสามารถเข้าถึงและซ่อมบำรุงจุกนมได้ง่ายเมื่อจำเป็น
จุกนมหกเหลี่ยม/NPTF SAE MP-MP ผลิตจากวัสดุคุณภาพสูง ทนทานต่อการกัดกร่อนและทนทาน ทำให้เหมาะสำหรับใช้ในงานอุตสาหกรรมและยานยนต์ที่หลากหลาย เกลียวที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำช่วยให้มั่นใจได้ถึงความกระชับพอดี ลดความเสี่ยงของการรั่วไหล และรับประกันประสิทธิภาพการถ่ายโอนของเหลวที่เหมาะสมที่สุด
การผสมผสานระหว่างเกลียว SAE MP และเกลียว NPTF บนจุกนมนี้ให้ความคล่องตัวและความเข้ากันได้ที่ยอดเยี่ยม สามารถรวมเข้ากับระบบของเหลวที่มีอยู่ได้อย่างง่ายดาย ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ ซึ่งตรงตามความต้องการของสภาพแวดล้อมแรงดันสูงและอุณหภูมิสูง
โดยสรุป จุกนมหกเหลี่ยม/NPTF SAE MP-MP เป็นส่วนประกอบที่แข็งแกร่งและเชื่อถือได้ ซึ่งให้การเชื่อมต่อที่ปลอดภัยและมีประสิทธิภาพระหว่างข้อต่อ SAE MP และระบบที่ใช้ NPTF รูปทรงหกเหลี่ยมช่วยให้การติดตั้งและบำรุงรักษาง่ายขึ้น ในขณะที่วัสดุคุณภาพสูงและเกลียวที่มีความแม่นยำช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดในการใช้งานในอุตสาหกรรมและยานยนต์ที่หลากหลาย
