หมายเลขชิ้นส่วน: 20241
คำอธิบาย: 20241-45°METRIC FILM FLAT SEAL
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา:45°

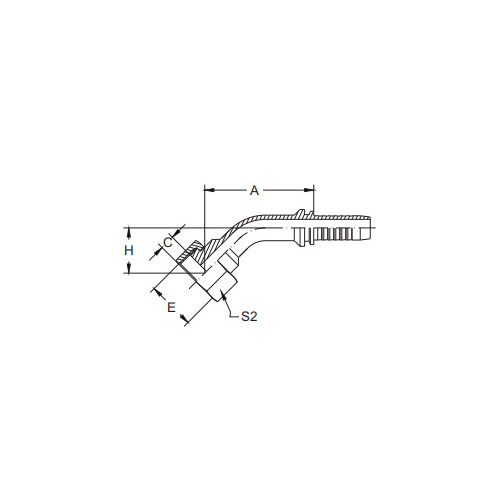

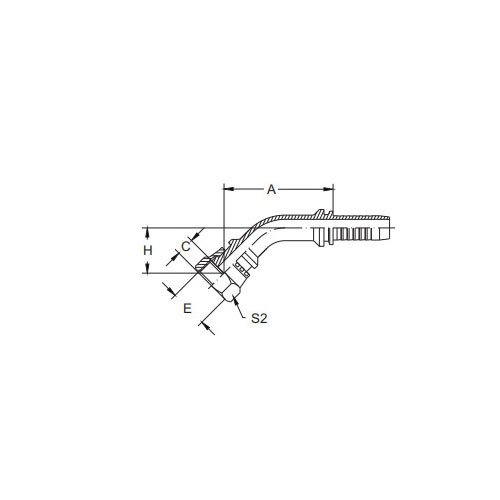

| พาร์โน | ด้าย | โฮสบอร์ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 20241-14-04 | M14x1.5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 |
| 20241-14-05 | M14x1.5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 |
| 20241-16-05 | M16x1.5 | 8 | 5 | 43.4 | 8.5 | 20 | 22 |
| 20241-18-06 | M18x1.5 | 10 | 6 | 45.7 | 8.5 | 21.4 | 24 |
| 20241-22-08 | M22x1.5 | 12 | 8 | 58.9 | 10 | 24 | 27 |
| 20241-27-10T | M27x1.5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
| 20241-30-12 | M30x1.5 | 20 | 12 | 77.4 | 11 | 30 | 36 |
| 20241-36-12T | M36x2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
| 20241-36-14T | M36x2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
| 20241-36-16 | M36x2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
| 20241-39-16ต | M39x2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
| 20241-42-20 | M42x2 | 32 | 20 | 95.9 | 15 | 35.2 | 50 |
| 20241-45-20T | M45x2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
| 20241-52-20T | M52x2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
| 20241-52-24T | M52x2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
| 20241-60-28T | M60x2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
| 20241-64-32T | M64x2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
20241-45° บทนำซีลแบนตัวเมียเมตริก
ซีลแบบแบนตัวเมียเมตริก 20241-45° เป็นข้อต่อที่ออกแบบมาอย่างแม่นยำซึ่งออกแบบมาเพื่อให้ซีลที่ปลอดภัยและปราศจากการรั่วไหลในระบบของเหลวแบบเมตริก ข้อต่อฟิตติ้งที่เป็นเอกลักษณ์นี้มีมุม 45° ที่ปลายตัวเมีย ซึ่งให้ทั้งการเชื่อมต่อที่ปลอดภัยและการติดตั้งที่ง่ายดาย
การออกแบบซีลแบบแบนของซีลแบบแบนตัวเมียแบบเมตริก 20241-45° ช่วยให้มั่นใจได้ถึงพื้นผิวการซีลที่แน่นและเชื่อถือได้ ป้องกันการรั่วไหลของของไหลได้อย่างมีประสิทธิภาพและรักษาความสมบูรณ์ของระบบ คุณลักษณะนี้มีความสำคัญอย่างยิ่งในการใช้งานที่มีแรงดันสูงหรือวิกฤติ ซึ่งการรั่วไหลอาจส่งผลร้ายแรง
ผลิตจากวัสดุคุณภาพสูง ซีลแบนตัวเมียเมตริก 20241-45° ถูกสร้างขึ้นเพื่อให้ทนทานต่อการใช้งานในอุตสาหกรรมอย่างเข้มงวด มีความทนทานเป็นเลิศและทนทานต่อการกัดกร่อน ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานแม้ในสภาพแวดล้อมที่รุนแรง
มุม 45° ที่ปลายตัวเมียไม่เพียงแต่ให้การเชื่อมต่อที่ปลอดภัย แต่ยังอำนวยความสะดวกในการจัดตำแหน่งกับส่วนประกอบตัวผู้ที่เกี่ยวข้องอีกด้วย คุณลักษณะนี้ทำให้กระบวนการติดตั้งง่ายขึ้น ลดการหยุดทำงานและเพิ่มประสิทธิภาพการดำเนินงาน
โดยรวมแล้ว ซีลแบนตัวเมียเมตริก 20241-45° เป็นข้อต่อที่เชื่อถือได้และมีประสิทธิภาพที่ให้ความสามารถในการซีลที่เหนือกว่าสำหรับระบบของเหลวเมตริก วิศวกรรมที่มีความแม่นยำ วัสดุคุณภาพสูง และการออกแบบเชิงนวัตกรรมทำให้เป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของเหลวอุตสาหกรรมใดๆ ที่ต้องการการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล
