หมายเลขชิ้นส่วน: 20291
คำอธิบาย:20291-90°METRIC FILM FLAT SEAT
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา:90°

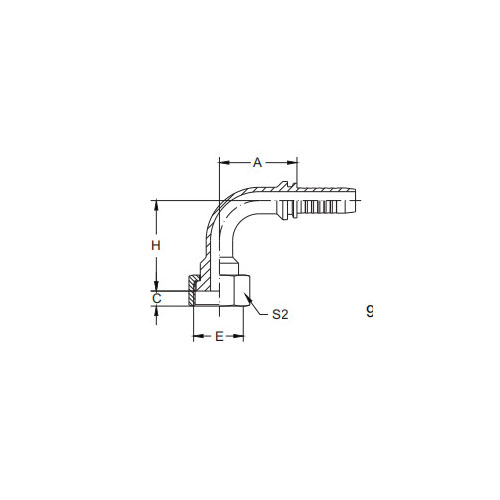

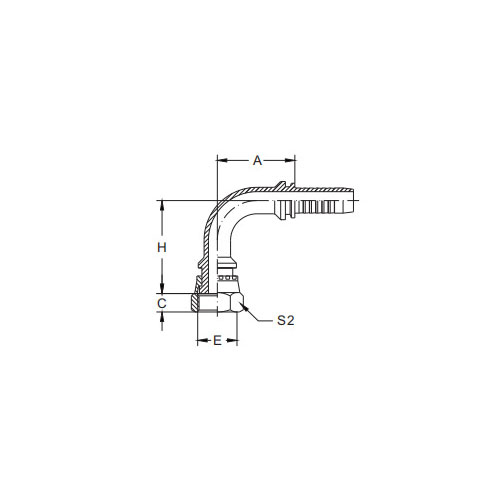

| พาร์โน | ด้าย | โฮสบอร์ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 20291-12-02 | M12x1.5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | M12x1.5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | M14x1.5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | M14x1.5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | M16x1.5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | M16x1.5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | M16x1.5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05ต | M18x1.5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | M18x1.5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | M22x1.5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | M22x1.5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04ต | M27x1.5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08ต | M27x1.5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10ต | M27x1.5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | M30x1.5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14ต | M36x2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | M36x2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16ต | M39x2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20W | M42x2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20T | M45x2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20T | M52x2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24T | M52x2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28T | M60x2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32ต | M64x2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
20291-90° บทนำที่นั่งแบบแบนตัวเมียแบบเมตริก
ที่นั่งเรียบตัวเมียแบบเมตริก 20291-90° เป็นข้อต่อที่สร้างขึ้นอย่างแม่นยำซึ่งออกแบบมาสำหรับระบบของเหลวแบบเมตริก ให้การเชื่อมต่อที่ปลอดภัยและป้องกันการรั่วไหลผ่านโครงแบบตัวเมีย 90° อันเป็นเอกลักษณ์และการออกแบบเบาะนั่งแบบเรียบ ข้อต่อนี้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่ต้องการการเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้กับพื้นผิวการซีลแบบเรียบ
ที่นั่งแบบเรียบของที่นั่งแบบเรียบตัวเมียแบบเมตริก 20291-90° มีอินเทอร์เฟซการซีลที่มั่นคง ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนาและไม่มีการรั่วไหล การวางแนว 90° ของปลายตัวเมียช่วยให้ติดตั้งได้ง่ายและจัดแนวกับส่วนประกอบตัวผู้ที่เกี่ยวข้อง ช่วยเพิ่มความน่าเชื่อถือในการเชื่อมต่อ
ข้อต่อฟิตติ้งนี้ผลิตจากวัสดุคุณภาพสูง สร้างขึ้นเพื่อให้ทนทานต่อความต้องการของการใช้งานทางอุตสาหกรรมและการพาณิชย์ต่างๆ มีความทนทานและต้านทานการกัดกร่อนเป็นเลิศ ทำให้มั่นใจได้ถึงประสิทธิภาพที่ยาวนานแม้ในสภาพแวดล้อมที่รุนแรง
การออกแบบที่กะทัดรัดและพื้นผิวเรียบของเบาะนั่งแบบเรียบตัวเมียแบบเมตริก 20291-90° ช่วยให้การติดตั้งรวดเร็วและมีประสิทธิภาพ ลดการหยุดทำงานและเพิ่มประสิทธิภาพการปฏิบัติงาน ความสามารถในการทนต่อแรงดันสูงและการรักษาซีลที่ปลอดภัยทำให้เหมาะสำหรับระบบของไหลที่หลากหลาย รวมถึงระบบที่ทำงานภายใต้สภาวะที่รุนแรง
โดยสรุป ที่นั่งเรียบตัวเมียแบบเมตริก 20291-90° เป็นข้อต่อที่เชื่อถือได้และมีประสิทธิภาพที่ให้ความสามารถในการซีลและความทนทานที่เหนือกว่าสำหรับระบบของเหลวแบบเมตริก วิศวกรรมที่มีความแม่นยำและวัสดุคุณภาพสูงทำให้มั่นใจถึงประสิทธิภาพในระยะยาว และทำให้มันเป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของเหลวทางอุตสาหกรรมใดๆ ที่ต้องการการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล
