หมายเลขชิ้นส่วน: 26711
คำอธิบาย: 26711 JIC FEMALE 74°CONE SEAT
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

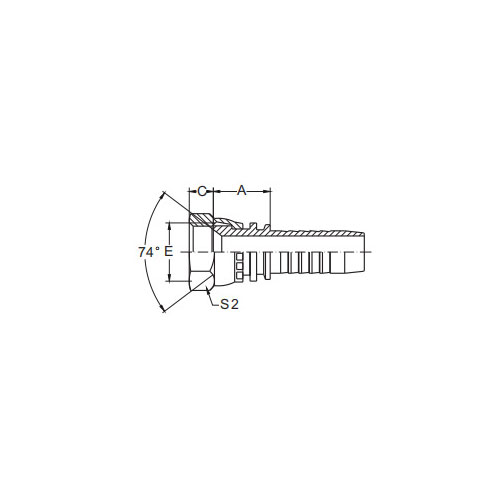

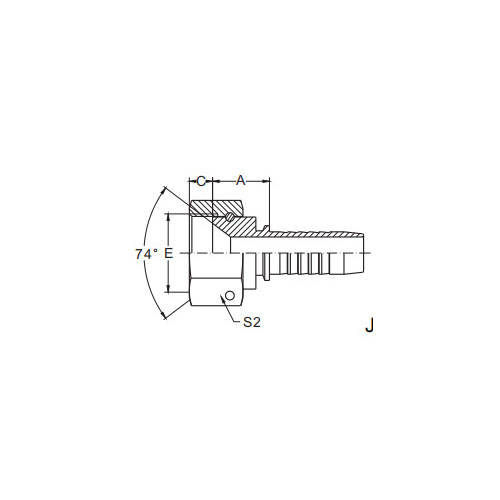

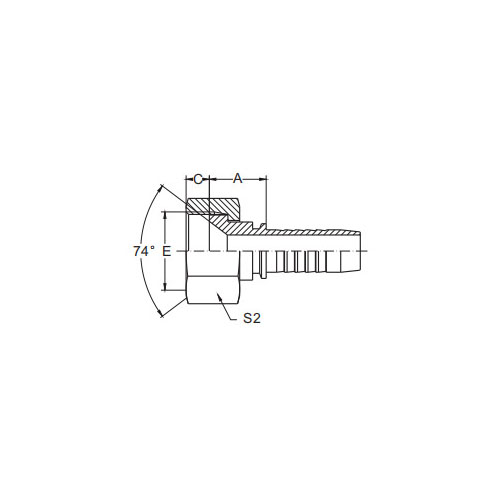

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | ขนาด | |||
| ดีเอ็น | แดช | A | C | เอส2 | ||
| 26711-04-03 | 7/16x20 | 5 | 3 | 14 | 8 .7 | 14 |
| 26711-04-04 | 7/16x20 | 6 | 4 | 15 | 8 .7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9 .5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9 .5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9 .5 | 16 |
| 26711-06-04 | 9/16x18 | 6 | 4 | 17 | 9 .5 | 19 |
| 26711-06-05 | 9/16x18 | 8 | 5 | 17 | 9 .5 | 19 |
| 26711-06-06 | 9/16x18 | 10 | 6 | 17 | 9 .5 | 19 |
| 26711-06-08 | 9/16x18 | 12 | 8 | 17 .5 | 9 .5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18 .5 | 10 .7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10 .7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19 .5 | 10 .7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13 .6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12 .7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12 .7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12 .7 | 27 |
| 26711-12-08T | 1- 1/ 16x12 | 12 | 8 | 20 | 14 .3 | 32 |
| 26711-12-10 | 1- 1/ 16x12 | 16 | 10 | 21 .5 | 14 .3 | 32 |
| 26711-12-12 | 1- 1/ 16x12 | 20 | 12 | 21 .5 | 14 .3 | 32 |
| 26711-12-16 | 1- 1/ 16x12 | 25 | 16 | 23 | 14 .3 | 32 |
| 26711-14-12 | 1-3/16x12 | 20 | 12 | 22 .2 | 14 .7 | 36 |
| 26711-16-12T | 1-5/16x12 | 20 | 12 | 20 | 15 . 1 | 41 |
| 26711-16-16 | 1-5/16x12 | 25 | 16 | 25 | 15 . 1 | 38 |
| 26711-16-20 | 1-5/16x12 | 32 | 20 | 25 | 15 . 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16 .5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16 .5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19 .5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19 .5 | 55 |
| 26711-32-24T | 2- 1/2x12 | 40 | 24 | 27 | 23 .5 | 75 |
| 26711-32-32T | 2- 1/2x12 | 50 | 32 | 27 | 23 .5 | 75 |
26711 JIC ตัวเมีย 74° เบาะนั่งทรงกรวยเบื้องต้น
ที่นั่งกรวย 74° JIC ตัวเมีย 26711 เป็นข้อต่อของเหลวประสิทธิภาพสูงที่ออกแบบมาเพื่อใช้ในงานอุตสาหกรรมที่หลากหลาย ส่วนประกอบที่ผลิตขึ้นอย่างแม่นยำนี้มีการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วซึม ช่วยให้มั่นใจได้ถึงการถ่ายโอนของเหลวที่เชื่อถือได้ภายใต้สภาวะความดันและอุณหภูมิที่แตกต่างกัน
รูปแบบเกลียว JIC (Joint Industry Council) ของข้อต่อ 26711 ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับส่วนประกอบมาตรฐานที่หลากหลาย ช่วยให้บูรณาการเข้ากับระบบของไหลที่มีอยู่ได้อย่างราบรื่น การออกแบบเกลียวตัวเมียเข้ากันได้อย่างแน่นหนากับส่วนประกอบตัวผู้ สร้างการเชื่อมต่อที่แข็งแกร่งและมั่นคง ซึ่งสามารถทนต่อความต้องการใช้ในอุตสาหกรรมได้
ที่นั่งทรงกรวย 74° เป็นองค์ประกอบสำคัญของข้อต่อ โดยให้การปิดผนึกที่แน่นหนาและมั่นคง ที่นั่งทรงกรวยนี้ได้รับการออกแบบให้เข้ากันได้อย่างลงตัวกับกรวยตัวผู้ที่ผสมพันธุ์กัน ทำให้มั่นใจได้ถึงการเชื่อมต่อที่ปราศจากการรั่วซึมซึ่งสามารถจัดการกับของเหลวแรงดันสูงได้อย่างมีประสิทธิภาพ
ที่นั่งทรงกรวย 74° ตัวเมีย 26711 JIC ผลิตจากวัสดุคุณภาพสูง มีความทนทานและต้านทานการกัดกร่อนเป็นเลิศ ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานในระยะยาว
ไม่ว่าคุณจะทำงานกับระบบไฮดรอลิก นิวแมติก หรือระบบของเหลวประเภทอื่นๆ บ่ากรวย 74° ตัวเมีย JIC 26711 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วไหล วิศวกรรมที่มีความแม่นยำและวัสดุคุณภาพสูงทำให้เป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของเหลวทางอุตสาหกรรมใดๆ ที่ต้องการการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้
