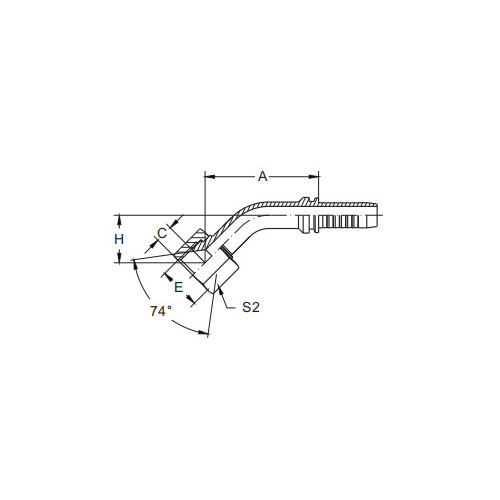

หมายเลขชิ้นส่วน: 26741
คำอธิบาย: 26741 45°JIC ตัวเมีย 74°CONE SEAT
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: 45°
| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32 .7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35 .2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37 .7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35 .6 | 9 .5 | 13 .5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37 .7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38 .8 | 9 .5 | 15 .5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40 .2 | 10 .7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45 .3 | 10 .7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46 .3 | 12 .7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12 .7 | 21 .8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58 .6 | 12 .7 | 21 .8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50 .4 | 14 .3 | 21. 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22 .8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59 .3 | 14 .3 | 24 .2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60. 1 | 14 .7 | 24 .2 | 36 |
| 26741-16-12T | 1-5/16x12 | 20 | 12 | 60. 1 | 15 . 1 | 24 .2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73 .5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85 .6 | 16 .5 | 34 .5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86 .6 | 19 .5 | 35 .9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114 .8 | 19 .5 | 44 . 1 | 55 |
26741 45° JIC ตัวเมีย 74° กรวยที่นั่งเบื้องต้น
ที่นั่งกรวย 74° ตัวเมีย 45° JIC 26741 26741 เป็นข้อต่อของเหลวประสิทธิภาพสูงที่ออกแบบมาเพื่อตอบสนองความต้องการของการใช้งานในอุตสาหกรรมที่หลากหลาย ข้อต่อที่ผลิตอย่างแม่นยำนี้มีมุม 45° ที่เป็นเอกลักษณ์ ทำให้การเปลี่ยนผ่านของของไหลราบรื่นและมีประสิทธิภาพ ขณะเดียวกันก็รักษาซีลที่ปลอดภัยและป้องกันการรั่วซึม
รูปแบบเกลียว JIC (Joint Industry Council) ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับส่วนประกอบมาตรฐานที่หลากหลาย ทำให้ง่ายต่อการรวมเข้ากับระบบของเหลวที่มีอยู่ การออกแบบเกลียวตัวเมียช่วยให้สามารถเชื่อมต่ออย่างปลอดภัยกับส่วนประกอบตัวผู้ที่ผสมพันธุ์ สร้างการเชื่อมต่อของไหลที่แข็งแกร่งและเชื่อถือได้
ที่นั่งกรวย 74° เป็นองค์ประกอบสำคัญของข้อต่อ 26741 เนื่องจากจะสร้างการปิดผนึกที่ปลอดภัยกับกรวยตัวผู้ที่ผสมพันธุ์ ซีลนี้ได้รับการออกแบบมาให้ทนทานต่อแรงดันและอุณหภูมิสูง ทำให้มั่นใจได้ว่าการเชื่อมต่อจะไม่มีการรั่วซึมซึ่งสามารถทำงานได้อย่างเชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการมากที่สุด
ผลิตจากวัสดุคุณภาพสูง ที่นั่งทรงกรวย 74° ตัวเมีย 26741 45° JIC ตัวเมีย สร้างขึ้นให้มีอายุการใช้งานยาวนาน มีความทนทานและต้านทานการกัดกร่อนเป็นเลิศ ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการใช้งานในระยะยาวในระบบของไหลทางอุตสาหกรรม
ไม่ว่าคุณจะทำงานกับระบบไฮดรอลิก นิวแมติก หรือระบบของเหลวประเภทอื่นๆ ที่นั่งกรวย 74° ตัวเมีย 26741 45° JIC ตัวเมีย เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการเชื่อมต่อที่ปลอดภัยและมีประสิทธิภาพ วิศวกรรมที่มีความแม่นยำ วัสดุคุณภาพสูง และการออกแบบมุม 45° ที่เป็นเอกลักษณ์ ทำให้เป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของไหลทางอุตสาหกรรมใดๆ ที่ต้องการการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วซึม
