หมายเลขชิ้นส่วน: 2C9/2D9/-RN
คำอธิบาย: อะแดปเตอร์ท่อลดข้อศอก DIN 90° พร้อมน็อตหมุน
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ข้อศอก 90°
| หมายเลขชิ้นส่วน | เกลียว |
หลอด O.D |
ขนาด | เมปา | |||||||

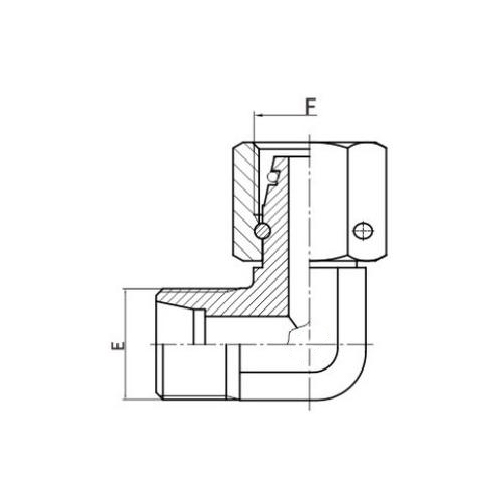

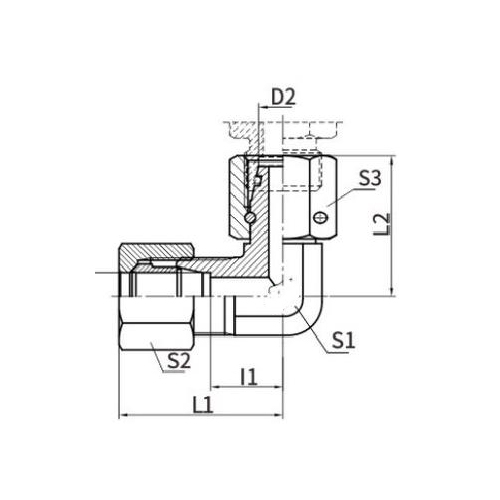

| E | F | D1 | D2 | I1 | L1 | L2 | S1 | เอส2 | S3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
อะแดปเตอร์ท่อลดข้อศอก DIN 90 °พร้อมน็อตหมุนเบื้องต้น
อะแดปเตอร์ท่อลดข้องอ DIN 90° พร้อมน็อตหมุนเป็นข้อต่อไฮดรอลิกแบบพิเศษที่ออกแบบมาเพื่อการหมุน 90 องศาในระบบพลังงานของไหล อะแดปเตอร์นี้เป็นไปตามมาตรฐาน DIN (Deutsches Institut für Normung) รับประกันความเข้ากันได้และประสิทธิภาพในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย
อะแดปเตอร์นี้มีน็อตหมุนทำให้ติดตั้งและปรับเปลี่ยนได้ง่ายเป็นพิเศษ โดยเฉพาะอย่างยิ่งในพื้นที่จำกัดหรือเข้าถึงยาก ฟังก์ชั่นการหมุนของน็อตช่วยให้การจัดตำแหน่งราบรื่นและแม่นยำในระหว่างกระบวนการเชื่อมต่อ
อะแดปเตอร์ท่อลดข้องอ 90° ผลิตจากวัสดุที่ทนทาน มีความทนทานและต้านทานการกัดกร่อนที่เหนือกว่า ทำให้เหมาะสำหรับใช้ในระบบของไหลแรงดันสูง อะแดปเตอร์รักษาการเชื่อมต่อที่ปลอดภัยและป้องกันการรั่ว ซึ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้ของระบบไฮดรอลิก
อะแดปเตอร์นี้ค้นหาการใช้งานในระบบไฮดรอลิกที่หลากหลาย ครอบคลุมอุตสาหกรรมต่างๆ เช่น ยานยนต์ การก่อสร้าง และเครื่องจักรกลหนัก ไม่ว่าจะเป็นการเชื่อมต่อระบบไฮดรอลิกทางอุตสาหกรรมที่ซับซ้อนหรือสำหรับงานประปาที่เรียบง่าย อะแดปเตอร์ท่อลดข้องอ DIN 90° พร้อมน็อตหมุน มอบโซลูชันที่มีประสิทธิภาพและเชื่อถือได้สำหรับการเชื่อมต่อกำลังของไหลที่ต้องหมุน 90 องศา
