หมายเลขชิ้นส่วน: XC/XD/-RN
คำอธิบาย: ข้อต่อ DIN CROSS
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ข้อต่อ DIN CROSS

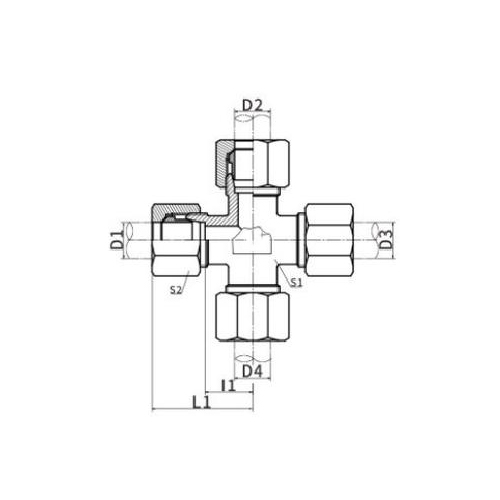

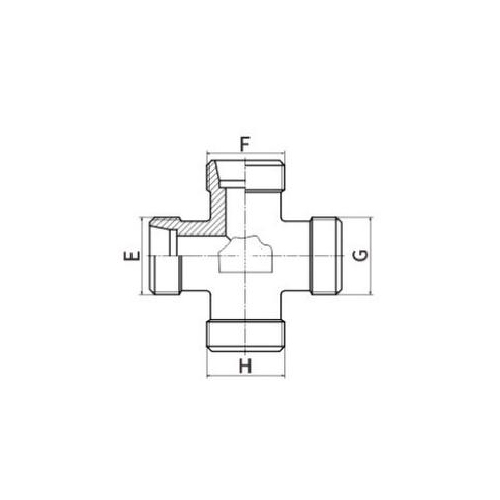

| หมายเลขชิ้นส่วน |
เกลียว |
หลอด O.D | มิติข้อมูล | เมปา | |||
| อี,เอฟ,จี,เอช | D1,D2,D3,D4 | I1 | L1 | S1 | เอส2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 นิติศาสตร์มหาบัณฑิต |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| เอกซ์ซี-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| เอกซ์ซี-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| เอกซ์ซี-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| เอกซ์ซี-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| เอกซ์ซี-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| เอกซ์ซี-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| เอกซ์ซี-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| เอกซ์ซี-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
การแนะนำอุปกรณ์ DIN Cross
ข้อต่อ DIN Cross เป็นส่วนประกอบสำคัญในระบบท่อที่ออกแบบมาเพื่อเชื่อมต่อท่อหรือท่อต่างๆ สี่ท่อในจุดเดียว อุปกรณ์เหล่านี้เป็นไปตามมาตรฐาน DIN (Deutsches Institut für Normung) ซึ่งรับประกันคุณภาพ ความเข้ากันได้ และความน่าเชื่อถือในระดับสูงในการใช้งานทางอุตสาหกรรม
โดยทั่วไปแล้วข้อต่อแบบไขว้จะใช้ในสถานการณ์ที่จำเป็นต้องเชื่อมต่อหลายเส้นเข้าด้วยกัน ทำให้ของเหลวไหลได้หลายทิศทาง ทำให้เหมาะสำหรับระบบท่อที่ซับซ้อนซึ่งต้องมีการกระจายหรือผสมของเหลว
สร้างขึ้นจากวัสดุที่ทนทาน ข้อต่อ DIN Cross ถูกสร้างขึ้นให้ทนทานต่อแรงกดดันและอุณหภูมิสูง จึงมั่นใจได้ถึงประสิทธิภาพที่ยาวนานแม้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง การออกแบบช่วยให้ของเหลวไหลได้อย่างราบรื่นโดยมีความต้านทานน้อยที่สุด ลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพของระบบโดยรวม
อุปกรณ์ฟิตติ้งเหล่านี้พบการใช้งานในอุตสาหกรรมหลากหลายประเภท รวมถึงการแปรรูปทางเคมี ปิโตรเลียม การผลิตไฟฟ้า และอื่นๆ ไม่ว่าจะเป็นการจ่ายน้ำ น้ำมัน ก๊าซ หรือของเหลวอื่นๆ อุปกรณ์เชื่อมต่อแบบ DIN Cross มอบโซลูชันที่แข็งแกร่งและมีประสิทธิภาพสำหรับการตัดกันเครือข่ายท่อส่ง
