หมายเลขชิ้นส่วน: 20511
ลักษณะ: 20511-METRIC ตัวเมีย 24° CONE O-RING H.T.
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

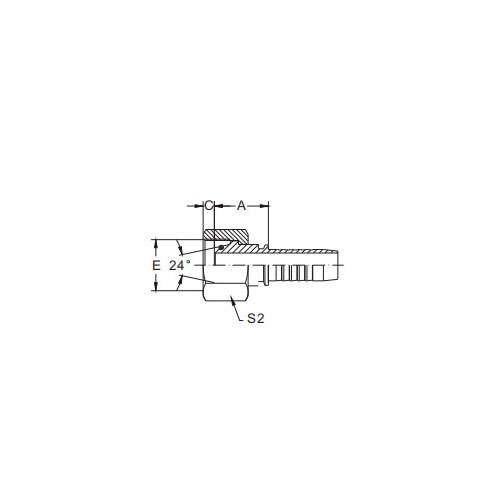

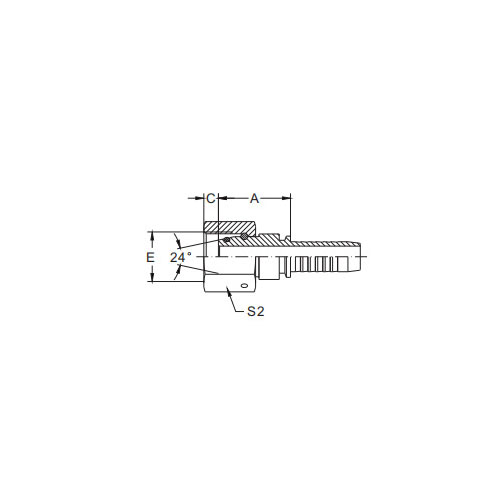

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | หลอด O.D. | โอริง | ขนาด | |||
| ดีเอ็น | แดช | A | C | เอส2 | ||||
| 20511-14-04ต | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 23 | 2.5 | 17 |
| 20511-16-04ต | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 21 | 2.6 | 19 |
| 20511-16-05ต | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 23 | 2.6 | 19 |
| 20511-18-04ต | M18x1.5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06ต | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06ต | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06ต | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08ต | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06ต | M24x1.5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08ต | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-36-16ต | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25.3x2.4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-เมตริก ตัวเมีย 24° กรวย โอริง HT การแนะนำ
โอริงกรวย 24° ตัวเมีย 20511 เมตริก HT ข้อต่อฟิตติ้งเป็นส่วนประกอบที่ออกแบบอย่างแม่นยำซึ่งออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของระบบของเหลวแบบเมตริก ข้อต่อตัวเมียนี้ประกอบด้วยที่นั่งทรงกรวย 24° และโอริงเพื่อการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหล
ที่นั่งทรงกรวย 24° ได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถันเพื่อให้แน่ใจว่ามีการปิดผนึกอย่างแน่นหนาและเชื่อถือได้ด้วยส่วนประกอบตัวผู้ที่สอดคล้องกัน คุณลักษณะการออกแบบนี้จำเป็นต่อการรักษาความสมบูรณ์ของของไหลในการใช้งานแรงดันสูง
การรวมโอริงเข้ากับการออกแบบของข้อต่อช่วยเพิ่มความสามารถในการปิดผนึกให้ดียิ่งขึ้น โอริงสร้างเกราะป้องกันการรั่วไหลที่แข็งแกร่ง ช่วยให้มั่นใจว่าของเหลวจะไหลผ่านระบบได้อย่างราบรื่นและมีประสิทธิภาพ
“เอช.ที.” ในชื่อผลิตภัณฑ์ย่อมาจาก “High-Temperature” บ่งบอกว่าข้อต่อนี้เหมาะสำหรับใช้ในสภาพแวดล้อมที่ต้องพบกับอุณหภูมิที่สูงมาก ระดับอุณหภูมิสูงทำให้มั่นใจได้ว่าข้อต่อจะรักษาประสิทธิภาพการปิดผนึกแม้ภายใต้สภาวะที่ท้าทายที่สุด
ผลิตจากวัสดุคุณภาพสูง โอริงทรงกรวย 24° ตัวเมีย 20511 เมตริก H.T. ข้อต่อฟิตติ้งมีความทนทานต่อการกัดกร่อนและความทนทานเป็นเลิศ ได้รับการออกแบบมาให้ทนทานต่อความต้องการของสภาพแวดล้อมทางอุตสาหกรรมและรักษาประสิทธิภาพการปิดผนึกไว้เมื่อเวลาผ่านไป
นอกเหนือจากความสามารถในการปิดผนึกที่แข็งแกร่งแล้ว โอริงทรงกรวย 24° ตัวเมีย 20511 เมตริก H.T. ข้อต่อยังง่ายต่อการติดตั้งและถอดแยกชิ้นส่วน คุณลักษณะนี้ช่วยลดความยุ่งยากในกระบวนการเชื่อมต่อและถอดท่อของเหลว ลดการหยุดทำงานและเพิ่มประสิทธิภาพการดำเนินงาน
โดยรวมแล้ว โอริงทรงกรวย 24° ตัวเมีย 20511 เมตริก HT ข้อต่อฟิตติ้งนำเสนอโซลูชั่นที่เชื่อถือได้และมีประสิทธิภาพสำหรับระบบของเหลวเมตริกที่ต้องการการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง วิศวกรรมที่มีความแม่นยำ วัสดุคุณภาพสูง และความสามารถในการปิดผนึกทำให้เป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของไหลทางอุตสาหกรรม
