หมายเลขชิ้นส่วน: 22691
คำอธิบาย: 22691-90° BSP ตัวเมีย 60° CONE SEAL
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: 90°

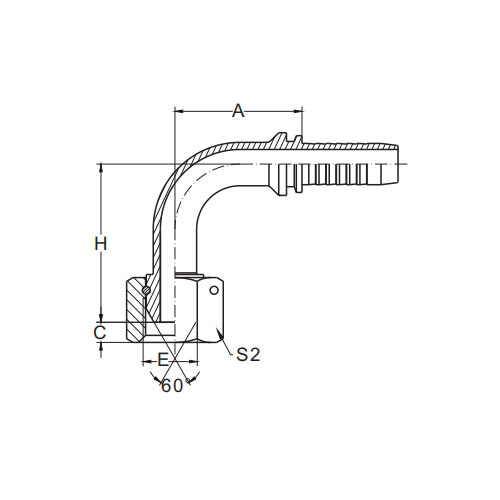

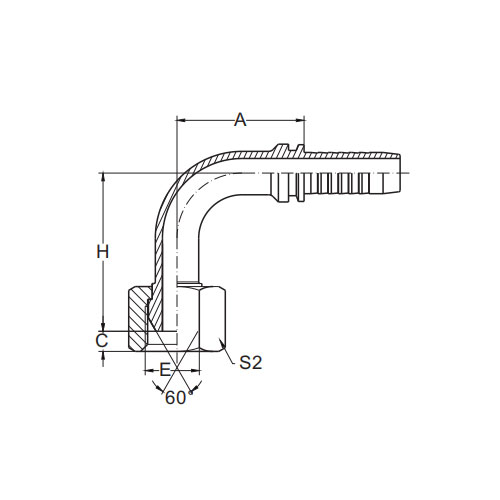

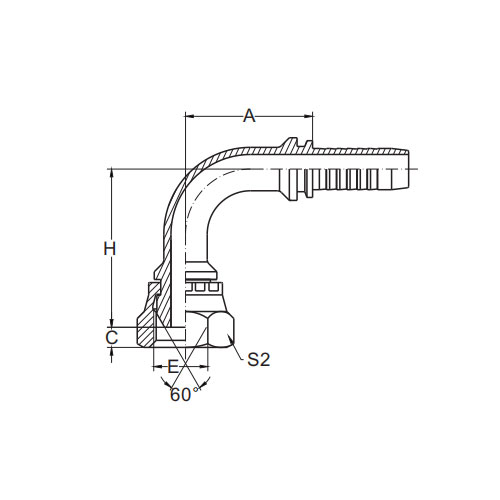

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26 .5 | 4 .3 | 31 .5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34 .5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26 .5 | 4 .5 | 33 .5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4 .5 | 39 .5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4 .5 | 36 .5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37 .7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40 .7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 .5 | 41 .8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6 .5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41 .5 | 6 .5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51 .5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48 .6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56 .6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65 .5 | 10 .5 | 63 .8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71 .2 | 10 .5 | 69 .3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76 .7 | 10 .5 | 73 .8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10. 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10. 1 | 84 .3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 12 .5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131 .8 | 16 . 1 | 123 .3 | 70 |
22691-90° BSP ตัวเมีย 60° Cone Seal ภาษาอังกฤษเบื้องต้น
ซีลกรวย 60° ตัวเมีย 22691-90° BSP เป็นส่วนประกอบการซีลที่สร้างขึ้นอย่างแม่นยำซึ่งออกแบบมาเป็นพิเศษสำหรับระบบท่อมาตรฐานอังกฤษ (BSP) ข้อต่อที่เป็นนวัตกรรมใหม่นี้มีเกลียวตัวเมีย 90° ซึ่งช่วยให้สามารถเชื่อมต่อได้ตรงและปลอดภัยกับเกลียวตัวผู้ที่สอดคล้องกัน ทำให้มั่นใจได้ถึงการซีลที่แข็งแกร่งและเชื่อถือได้
จุดเด่นของซีลนี้คือการออกแบบกรวย 60° ซึ่งให้พื้นที่ผิวการซีลที่ดีเยี่ยม และรับประกันการเชื่อมต่อที่แน่นหนาและไม่มีการรั่วไหล รูปทรงกรวยช่วยให้สามารถบีบอัดวัสดุซีลได้สม่ำเสมอ ส่งผลให้ซีลแข็งแรงและทนทานซึ่งสามารถทนต่อแรงดันและอุณหภูมิสูงได้
ซีลกรวย 60° ตัวเมีย 22691-90° BSP ผลิตจากวัสดุคุณภาพสูง ผลิตขึ้นเพื่อให้มีอายุการใช้งานยาวนานแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการมากที่สุด ความต้านทานการกัดกร่อนและความทนทานช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตลอดอายุการใช้งานที่ยาวนาน
ความเข้ากันได้ของ BSP ของส่วนประกอบการซีลนี้หมายความว่าสามารถรวมเข้ากับระบบ BSP ที่มีอยู่ได้อย่างง่ายดาย โดยไม่จำเป็นต้องดัดแปลงหรืออะแดปเตอร์ที่ซับซ้อน ช่วยให้กระบวนการติดตั้งง่ายขึ้นและรับประกันความเข้ากันได้กับส่วนประกอบ BSP ที่หลากหลาย
ไม่ว่าคุณจะทำงานกับระบบไฮดรอลิก นิวแมติกส์ หรือระบบที่ใช้ของเหลวอื่นๆ ซีลกรวย 60° ตัวเมีย 22691-90° BSP เป็นตัวเลือกที่ยอดเยี่ยมสำหรับโซลูชันการซีลที่ปลอดภัยและเชื่อถือได้ การผลิตที่แม่นยำ วัสดุคุณภาพสูง และความเข้ากันได้กับ BSP ทำให้เป็นส่วนประกอบที่เชื่อถือได้ในระบบของเหลวทางอุตสาหกรรม ช่วยให้มั่นใจได้ถึงการถ่ายโอนของเหลวที่ราบรื่นและมีประสิทธิภาพโดยมีความเสี่ยงการรั่วไหลน้อยที่สุด
