หมายเลขชิ้นส่วน: 22191
คำอธิบาย: 22191-90° BSP มัลติซีลตัวเมีย
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, ชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: 90°

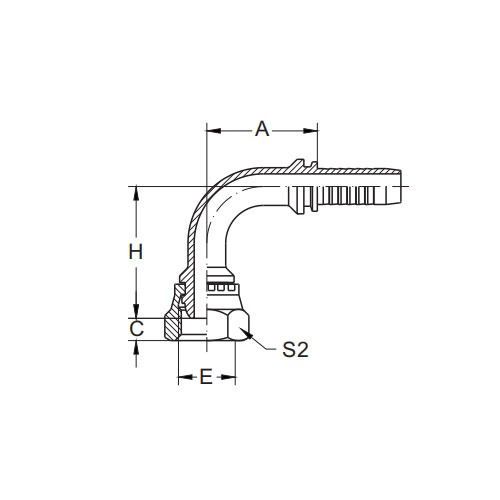

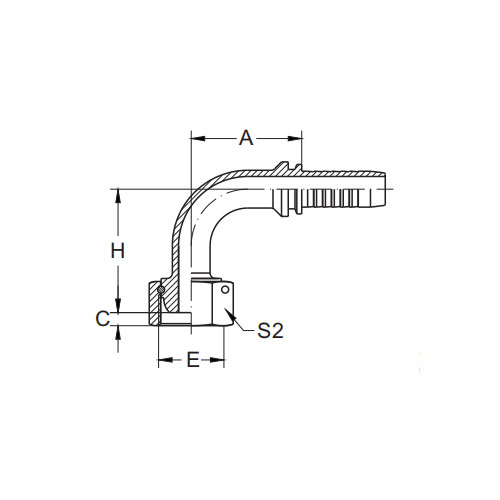

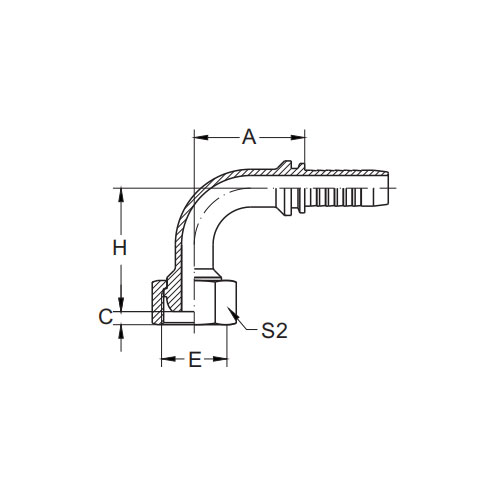

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 22191-02-04 | G1/8x28 | 6 | 4 | 30 | 2 | 38 | 14 |
| 22191-04-03 | G1/4x19 | 5 | 3 | 27 | 4 | 35 | 19 |
| 22191-04-04 | G1/4x19 | 6 | 4 | 30 | 4 | 38 | 19 |
| 22191-04-05 | G1/4x19 | 8 | 5 | 33 | 4 | 41 .5 | 19 |
| 22191-06-05 | G3/8x19 | 8 | 5 | 33 | 5 | 42 | 22 |
| 22191-06-06 | G3/8x19 | 10 | 6 | 35 .3 | 5 | 44 .3 | 22 |
| 22191-06-08 | G3/8x19 | 12 | 8 | 41 | 5 | 50 | 22 |
| 22191-08-06T | G1/2x14 | 10 | 6 | 35 .3 | 6 | 44 .3 | 27 |
| 22191-08-08 | G1/2x14 | 12 | 8 | 41 | 6 | 52 .5 | 27 |
| 22191-10-10 | G5/8x14 | 16 | 10 | 56 | 8 | 57 .5 | 30 |
| 22191-10-12 | G5/8x14 | 20 | 12 | 65 .5 | 8 | 67 | 30 |
| 22191-12-08T | G3/4x14 | 12 | 8 | 41 | 9 .5 | 52 | 32 |
| 22191-12-10 | G3/4x14 | 16 | 10 | 56 | 9 .5 | 58 .5 | 32 |
| 22191-12-12 | G3/4x14 | 20 | 12 | 64 .9 | 9 .5 | 68 | 32 |
| 22191-16-12T | G1x11 | 20 | 12 | 65 .5 | 11 | 65 | 41 |
| 22191-16-14 | G1x11 | 22 | 14 | 71 .2 | 11 | 69 .5 | 41 |
| 22191-16-16 | G1x11 | 25 | 16 | 77 .5 | 11 | 73 .2 | 41 |
| 22191-20-16T | G1- 1/4x11 | 25 | 16 | 76 .7 | 10 | 72 | 50 |
| 22191-20-20W | G1- 1/4x11 | 32 | 20 | 91 .5 | 10 | 85 | 50 |
| 22191-24-24W | G1- 1/2x11 | 40 | 24 | 109 .4 | 11 .5 | 108 | 55 |
| 22191-32-32W | G2x11 | 50 | 32 | 131 | 15 | 128 .3 | 70 |
22191-90° BSP เพศหญิง Multiseal ภาษาอังกฤษเบื้องต้น
22191-90° BSP Female Multiseal เป็นส่วนประกอบการซีลที่ออกแบบมาอย่างแม่นยำ ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบท่อมาตรฐานอังกฤษ (BSP) โดยนำเสนอโซลูชันการซีลหลายชั้นที่แข็งแกร่งและแข็งแกร่ง ข้อต่อที่เป็นนวัตกรรมใหม่นี้มีลักษณะพิเศษคือเกลียวตัวเมีย 90° ซึ่งเอื้อต่อการเชื่อมต่อที่ตรงและปลอดภัยกับเกลียวตัวผู้ที่สอดคล้องกัน
คุณสมบัติ Multiseal ของข้อต่อนี้ประกอบด้วยองค์ประกอบการซีลหลายชิ้น ทำให้เกิดกลไกการซีลซ้ำซ้อนที่ช่วยเพิ่มความต้านทานต่อการรั่วไหลได้อย่างมาก ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล แม้ภายใต้สภาวะแรงดันสูงและอุณหภูมิสูง
ผลิตจากวัสดุคุณภาพสูง 22191-90° BSP Female Multiseal ได้รับการออกแบบให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่เลวร้ายที่สุด ความทนทานและความต้านทานการกัดกร่อนทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ตลอดอายุการใช้งานที่ยาวนาน
ความเข้ากันได้ของ BSP ของส่วนประกอบการซีลนี้หมายความว่าสามารถรวมเข้ากับระบบ BSP ที่มีอยู่ได้อย่างราบรื่น โดยไม่จำเป็นต้องดัดแปลงหรืออะแดปเตอร์ที่ซับซ้อน ช่วยให้กระบวนการติดตั้งง่ายขึ้นและรับประกันความเข้ากันได้กับส่วนประกอบ BSP ที่หลากหลาย
ไม่ว่าคุณจะทำงานกับระบบไฮดรอลิก นิวแมติกส์ หรือระบบที่ใช้ของเหลวอื่นๆ 22191-90° BSP Female Multiseal เป็นตัวเลือกที่ยอดเยี่ยมสำหรับโซลูชันการซีลที่ปลอดภัยและเชื่อถือได้ การผลิตที่แม่นยำ วัสดุคุณภาพสูง และความเข้ากันได้กับ BSP ทำให้เป็นส่วนประกอบที่เชื่อถือได้ในระบบของเหลวทางอุตสาหกรรม ช่วยให้มั่นใจได้ถึงการถ่ายโอนของเหลวที่ราบรื่นและมีประสิทธิภาพโดยมีความเสี่ยงการรั่วไหลน้อยที่สุด
