หมายเลขชิ้นส่วน: 22141
คำอธิบาย: 22141-45° BSP มัลติซีลตัวเมีย
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: 45°

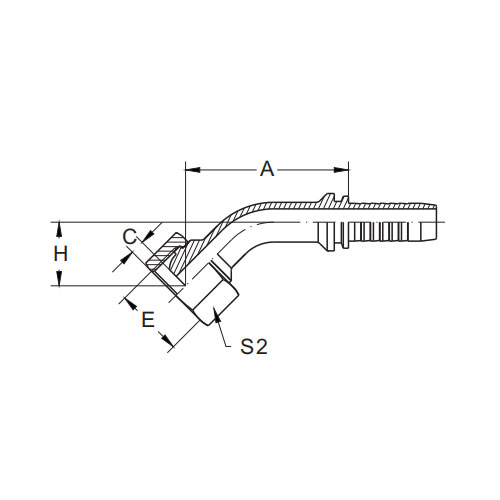

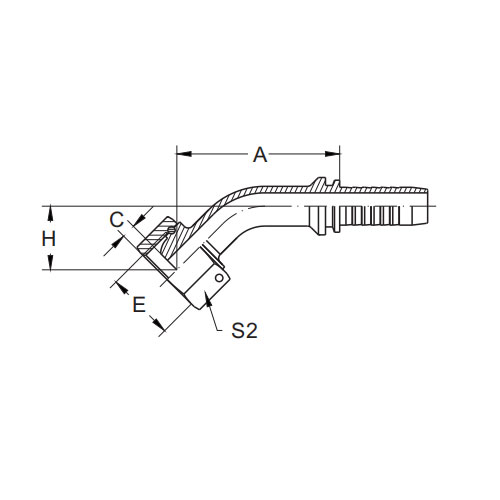

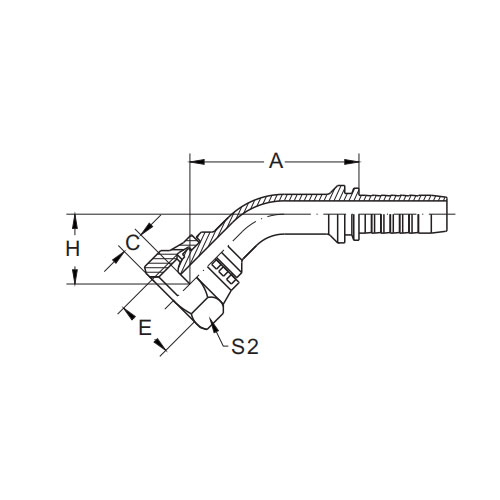

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||
| 22141-02-04 | G1/8x28 | 6 | 4 | 43 .7 | 2 | 21 .6 | 14 |
| 22141-04-03 | G1/4x19 | 5 | 3 | 41 .3 | 4 | 20 .4 | 19 |
| 22141-04-04 | G1/4x19 | 6 | 4 | 43 .4 | 4 | 21 .3 | 19 |
| 22141-06-05 | G3/8x19 | 8 | 5 | 46 .2 | 5 | 22 .9 | 22 |
| 22141-06-06 | G3/8x19 | 10 | 6 | 47 .8 | 5 | 23 .5 | 22 |
| 22141-06-08 | G3/8x19 | 12 | 8 | 60 .4 | 5 | 25 .4 | 22 |
| 22141-08-04T | G1/2x14 | 6 | 4 | 43 .9 | 6 | 23 .8 | 27 |
| 22141-08-06T | G1/2x14 | 10 | 6 | 42 .5 | 6 | 18 .2 | 27 |
| 22141-08-08 | G1/2x14 | 12 | 8 | 62. 1 | 6 | 27 .2 | 27 |
| 22141-08-10 | G1/2x14 | 16 | 10 | 73 | 6 | 29 | 27 |
| 22141-10-10 | G5/8x14 | 16 | 10 | 73 .2 | 8 | 28 .9 | 30 |
| 22141-10-12 | G5/8x14 | 20 | 12 | 79 .8 | 8 | 32 .5 | 30 |
| 22141-12-08T | G3/4x14 | 12 | 8 | 63 .2 | 9 .5 | 28 .3 | 32 |
| 22141-12-10 | G3/4x14 | 16 | 10 | 70 .4 | 9 .5 | 29 .6 | 32 |
| 22141-12-12 | G3/4x14 | 20 | 12 | 80 | 9 .5 | 33 .2 | 32 |
| 22141-16-12 | G1x11 | 20 | 12 | 81 .6 | 11 | 33 .5 | 41 |
| 22141-16-14 | G1x11 | 22 | 14 | 83 .3 | 11 | 33 | 41 |
| 22141-16-16 | G1x11 | 25 | 16 | 89 | 11 | 34 | 41 |
| 22141-20-16T | G1- 1/4x11 | 25 | 16 | 87 | 11 | 32 .9 | 50 |
| 22141-20-20W | G1- 1/4x11 | 32 | 20 | 99 | 10 | 38 .4 | 50 |
| 22141-24-24W | G1- 1/2x11 | 40 | 24 | 119 .8 | 11 .5 | 49 | 55 |
| 22141-32-32W | G2x11 | 50 | 32 | 138 .4 | 15 | 56 .2 | 70 |
22141-45° BSP เพศหญิง Multiseal ภาษาอังกฤษเบื้องต้น
22141-45° BSP Female Multiseal เป็นส่วนประกอบการซีลเฉพาะที่ออกแบบมาเพื่อมอบโซลูชันการซีลที่แข็งแกร่งและอเนกประสงค์สำหรับระบบท่อมาตรฐานอังกฤษ (BSP) ข้อต่อที่เป็นเอกลักษณ์นี้รวมเทคโนโลยีการซีลขั้นสูงเข้าด้วยกัน ซึ่งให้ประสิทธิภาพที่โดดเด่นในการใช้งานการถ่ายโอนของเหลวทางอุตสาหกรรมหลายประเภท
มุม 45° ของเกลียวตัวเมียช่วยให้ติดตั้งได้สะดวกและจัดแนวกับข้อต่อตัวผู้ที่สอดคล้องกัน ทำให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและมั่นคง การออกแบบ Multiseal รวมองค์ประกอบการปิดผนึกหลายรายการ ให้ความสามารถในการปิดผนึกซ้ำซ้อนและเพิ่มความต้านทานต่อการรั่วไหล
ผลิตจากวัสดุคุณภาพสูง 22141-45° BSP Female Multiseal มีความทนทานเป็นเลิศและทนทานต่อการกัดกร่อน ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ทนต่อแรงดันและความผันผวนของอุณหภูมิที่สูง
ความเข้ากันได้ของ BSP ของชุดติดตั้งนี้ทำให้สามารถรวมเข้ากับระบบ BSP ที่มีอยู่ได้อย่างราบรื่น ช่วยลดความจำเป็นในการดัดแปลงหรืออะแดปเตอร์ ช่วยให้กระบวนการติดตั้งง่ายขึ้นและรับประกันความเข้ากันได้กับส่วนประกอบ BSP ที่หลากหลาย
ไม่ว่าคุณจะทำงานกับระบบไฮดรอลิก นิวแมติกส์ หรือระบบที่ใช้ของเหลวอื่นๆ 22141-45° BSP Female Multiseal นำเสนอโซลูชันการซีลที่ปลอดภัยและเชื่อถือได้ เทคโนโลยีการซีลขั้นสูง วัสดุคุณภาพสูง และความเข้ากันได้กับ BSP ทำให้เป็นส่วนประกอบที่เชื่อถือได้ในระบบของเหลวทางอุตสาหกรรม ทำให้มั่นใจได้ถึงการถ่ายโอนของเหลวที่ราบรื่นและมีประสิทธิภาพโดยมีความเสี่ยงการรั่วไหลน้อยที่สุด
