หมายเลขชิ้นส่วน: 1CN9/1DN9
คำอธิบาย: DIN 90°ELBOW NPT MALE
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ข้อศอก 90°

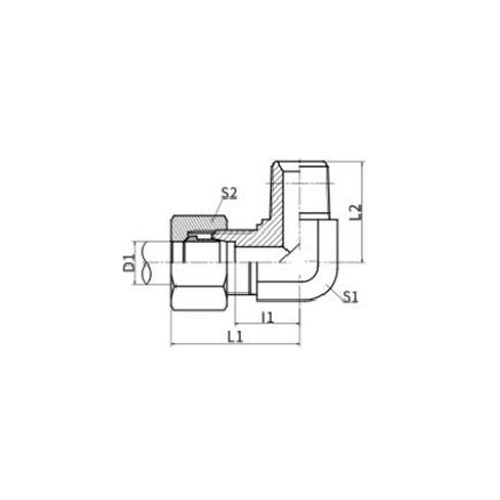

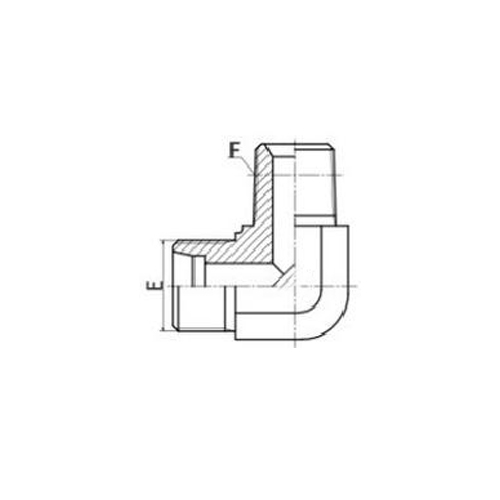

| หมายเลขชิ้นส่วน | เกลียว | ขนาด | |||||||
| E | F | หลอด O.D | I1 | L1 | L2 | S1 | เอส2 | ||
| 1CN-08-02LL | M8X1 | Z1/8"X27 | 4 | 11 | 21 | 17 | 10 | 10 | |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 9.5 | 21 | 17 | 10 | 12 | |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 11.5 | 23 | 20 | 12 | 14 | |
| 1CN9-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13 | 28 | 21 | 11 | 14 | |
| 1CN9-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.5 | 30.5 | 25.5 | 14 | 14 | |
| 1CN9-14-04 | M14X1.5 | Z1/4"X18 | 8 | 15.5 | 30.5 | 25.5 | 14 | 17 | |
| 1CN9-16-06 | M16X1.5 | Z3/8"X18 | 10 | 17.5 | 32.5 | 29.5 | 16 | 19 | |
| 1CN9-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19 | 34 | 28 | 19 | 22 | |
| 1CN9-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19 | 34 | 31 | 19 | 22 | |
| 1CN9-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21 | 36 | 36.7 | 22 | 22 | |
| 1CN9-22-06 | M22X1.5 | Z3/8"X18 | 15 | 22 | 37 | 32.5 | 22 | 27 | |
| 1CN9-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22 | 37 | 36.7 | 22 | 27 | |
| 1CN9-26-08 | M26X1.5 | Z1/2"X14 | 18 | 25.5 | 42 | 40 | 27 | 32 | |
| 1CN9-26-12 | M26X1.5 | Z3/4"X14 | 18 | 25.5 | 42 | 44 | 27 | 32 | |
| 1CN9-30-12 | M30X2 | Z3/4"X14 | 22 | 29.3 | 45.8 | 45 | 30 | 36 | |
| 1CN9-30-16 | M30X2 | Z1"X11.5 | 22 | 32 | 50 | 33 | 36 | ||
| 1CN9-36-16 | M36X2 | Z1"X11.5 | 28 | 33.3 | 49.8 | 51.5 | 36 | 41 | |
| 1CN9-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 39.2 | 60.7 | 63 | 48 | 50 | |
| 1CN9-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 44.8 | 67.8 | 65 | 55 | 60 | |
| 1DN9-14-04 | M14X1.5 | Z1/4"X18 | 6 | 17.5 | 32.5 | 25.5 | 14 | 17 | |
| 1DN9-16-04 | M16X1.5 | Z1/4"X18 | 8 | 18.5 | 33.7 | 26.5 | 16 | 19 | |
| 1DN9-18-06 | M18X1.5 | Z3/8"X18 | 10 | 19.5 | 36 | 31 | 19 | 22 | |
| 1DN9-20-04 | M20X1.5 | Z1/4"X18 | 12 | 19.5 | 36 | 28 | 19 | 24 | |
| 1DN9-20-06 | M20X1.5 | Z3/8"X18 | 12 | 19.5 | 36 | 31 | 19 | 24 | |
| 1DN9-22-06 | M22X1.5 | Z3/8"X18 | 14 | 23 | 41 | 32.5 | 22 | 27 | |
| 1DN9-22-08 | M22X1.5 | Z1/2"X14 | 14 | 23 | 41 | 36.7 | 22 | 27 | |
| 1DN9-24-06 | M24X1.5 | Z3/8"X18 | 16 | 24 | 42.5 | 33.5 | 24 | 30 | |
| 1DN9-24-08 | M24X1.5 | Z1/2"X14 | 16 | 24 | 42.5 | 37.5 | 24 | 30 | |
| 1DN9-30-08 | M30X2 | Z1/2"X14 | 20 | 28 | 49.8 | 41 | 30 | 36 | |
| 1DN9-30-12 | M30X2 | Z3/4"X14 | 20 | 28 | 49.8 | 45 | 30 | 36 | |
| 1DN9-36-12 | M36X2 | Z3/4"X14 | 25 | 32.8 | 56.8 | 49 | 36 | 46 | |
| 1DN9-36-16 | M36X2 | Z1"X11.5 | 25 | 32.8 | 56.8 | 51.5 | 36 | 46 | |
| 1DN9-42-16 | M42X2 | Z1"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.2 | 62.7 | 54.5 | 41 | 50 | |
| 1DN9-52-20 | M52X2 | Z1.1/4"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
| 1DN9-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 45.8 | 76.8 | 65 | 55 | 60 | |
บทนำตัวผู้ข้อศอก DIN 90 ° NPT
ข้องอ NPT ตัวผู้ DIN 90° เป็นข้อต่อท่อที่เป็นไปตามมาตรฐาน Deutsches Institut für Normung (DIN) โดยมีจุดโค้งงอ 90 องศาและการเชื่อมต่อเกลียวท่อแห่งชาติ (NPT) ตัวผู้ ข้องอประเภทนี้มักใช้ในระบบท่อเพื่อเปลี่ยนทิศทางการไหล 90 องศา ในขณะที่การเชื่อมต่อแบบ NPT ตัวผู้ช่วยให้สามารถต่อเข้ากับข้อต่อหรือพอร์ต NPT ตัวเมียได้ง่าย
ข้องอ NPT ตัวผู้ DIN 90° ได้รับการออกแบบมาเพื่อใช้ในงานประปาอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัยที่หลากหลาย โดยทั่วไปจะทำจากวัสดุที่ทนทาน เช่น ทองเหลือง เหล็ก หรือสแตนเลส เพื่อให้มีอายุการใช้งานยาวนานและทนทานต่อการกัดกร่อน ขนาดข้องอและข้อกำหนดเกลียวเป็นไปตามมาตรฐาน DIN อย่างเคร่งครัด รับประกันความเข้ากันได้และความน่าเชื่อถือในระบบท่อ
เกลียว NPT ที่ปลายตัวผู้ของข้อศอกช่วยให้มั่นใจได้ถึงความกระชับและแน่นหนา ป้องกันการรั่วไหลและรักษาความสมบูรณ์ของระบบ ข้อต่อประเภทนี้มักใช้ในการใช้งานที่มีแรงดันสูงและอุณหภูมิสูง ซึ่งการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วเป็นสิ่งสำคัญ
ไม่ว่าคุณจะทำงานในระบบท่ออุตสาหกรรมที่ซับซ้อนหรือโครงการวางท่อประปาภายในบ้านแบบธรรมดา DIN 90° Elbow NPT Male มอบโซลูชันที่เชื่อถือได้และเป็นมาตรฐานสำหรับการเปลี่ยนทิศทางการไหลของของไหล
