หมายเลขชิ้นส่วน: 1CN/1DN
คำอธิบาย: DIN METRIC ตัวผู้ 24°L .T./NPT ตัวผู้ 60°
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

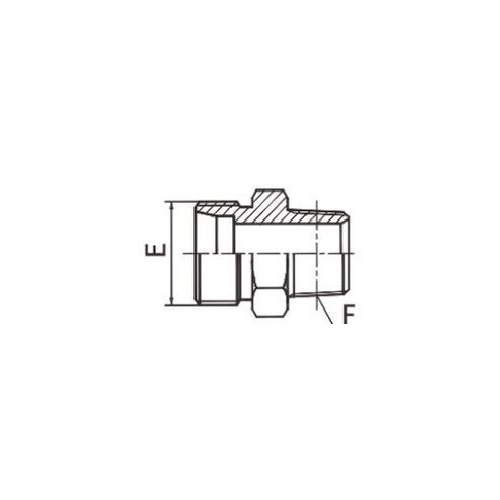

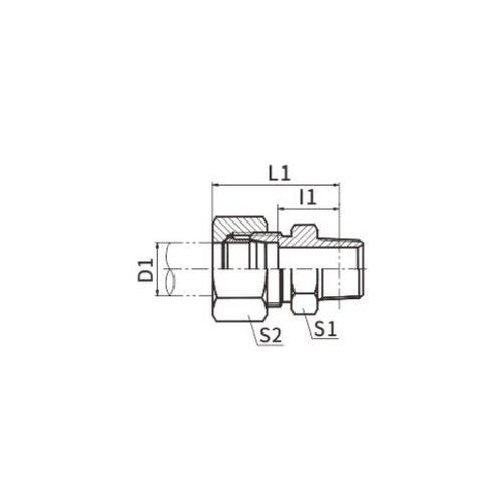

| หมายเลขชิ้นส่วน | เกลียว | ขนาด | |||||
| E | F | หลอด O.D. | 11 | L1 | S1 | เอส2 | |
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11.5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11.5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11.5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
DIN Metric Male 24° Light Series / NPT Male 60° Cone Fitting บทนำ
ซีรีส์ไฟตัวผู้ DIN Metric 24° / ข้อต่อกรวยตัวผู้ 60° NPT เป็นข้อต่อไฮดรอลิกที่รวมการเชื่อมต่อสองประเภทที่แตกต่างกันไว้ในอะแดปเตอร์เดียวที่สะดวก ที่ปลายด้านหนึ่งมีขั้วต่อ DIN Metric Male พร้อมที่นั่งทรงกรวย 24 องศา ออกแบบมาเพื่อใช้กับท่อและอุปกรณ์ไฮดรอลิกซีรีส์เบา การเชื่อมต่อประเภทนี้พบได้ทั่วไปในระบบไฮดรอลิกแบบยุโรป
อีกด้านหนึ่ง ข้อต่อสวมมีขั้วต่อ NPT ตัวผู้พร้อมที่นั่งทรงกรวย 60 องศา ซึ่งเข้ากันได้กับมาตรฐาน National Pipe Thread (NPT) ที่ใช้กันทั่วไปในอเมริกาเหนือ กรวยเอียง 60 องศาให้การซีลที่ปลอดภัยและป้องกันการรั่วซึมเมื่อจับคู่กับข้อต่อตัวเมียที่สอดคล้องกัน
โดยทั่วไปอะแดปเตอร์นี้สร้างจากวัสดุที่ทนทาน เช่น เหล็กหรือทองเหลือง เพื่อให้มั่นใจถึงประสิทธิภาพที่ยาวนานและทนทานต่อการกัดกร่อน การตัดเฉือนและการร้อยเกลียวที่แม่นยำของข้อต่อรับประกันการเชื่อมต่อที่แน่นหนาและไม่มีการรั่วไหล ซึ่งมีความสำคัญต่อการรักษาความสมบูรณ์ของระบบและป้องกันการสูญเสียของเหลว
ข้อต่อกรวย DIN Metric Male 24° Light Series / NPT Male 60° Cone Fitting พบการใช้งานในระบบอุตสาหกรรมและระบบไฮดรอลิกต่างๆ ซึ่งจำเป็นต้องปรับเปลี่ยนระหว่างมาตรฐานการเชื่อมต่อที่แตกต่างกัน ไม่ว่าในอุตสาหกรรมยานยนต์ การก่อสร้าง หรือเครื่องจักรกลหนัก ข้อต่อนี้มอบโซลูชันที่หลากหลายและเชื่อถือได้สำหรับการเชื่อมต่อสายไฮดรอลิก
