หมายเลขชิ้นส่วน: 20441
ลักษณะ: 20441-45° METRIC ตัวเมีย 24° CONE L.T.
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา:45°

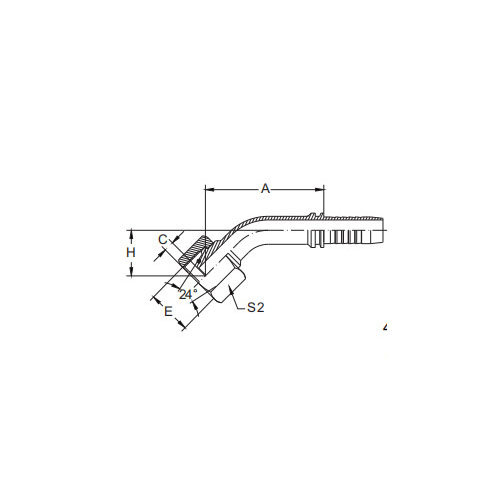

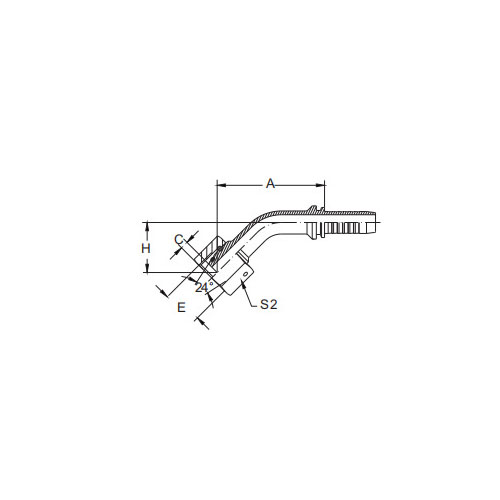

| พาร์โน | ด้าย | โฮสบอร์ | ทูบีโอ.ดี. | โอริง | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||||
| 20441-12-04 | M12x1.5 | 6 | 4 | 6 | O04.5x1.5 | 36 | 1.1 | 15.1 | 14 |
| 20441-14-04ต | M14x1.5 | 6 | 4 | 8 | O06.5x1.5 | 38.1 | 1.1 | 16 | 17 |
| 20441-16-04ต | M16x1.5 | 6 | 4 | 10 | O08.0x1.5 | 38.1 | 2 | 16 | 19 |
| 20441-16-05ต | M16x1.5 | 8 | 5 | 10 | O08.0x1.5 | 40.3 | 2 | 17 | 19 |
| 20441-16-06 | M16x1.5 | 10 | 6 | 10 | O08.0x1.5 | 40.3 | 1.3 | 17 | 19 |
| 20441-18-05ต | M18x1.5 | 8 | 5 | 12 | O10.0x1.5 | 40.3 | 2 | 17 | 22 |
| 20441-18-06ต | M18x1.5 | 10 | 6 | 12 | O10.0x1.5 | 45 | 2 | 18.5 | 22 |
| 20441-22-05ต | M22x1.5 | 8 | 5 | 15 | O12.0x2.0 | 40.9 | 2.5 | 18 | 27 |
| 20441-22-06ต | M22x1.5 | 10 | 6 | 15 | O12.0x2.0 | 42 | 2.5 | 18 | 27 |
| 20441-22-08ต | M22x1.5 | 12 | 8 | 15 | O12.0x2.0 | 48.8 | 2.5 | 20 | 27 |
| 20441-26-08ต | M26x1.5 | 12 | 8 | 18 | O15.0x2.0 | 47.3 | 2 | 21 | 32 |
| 20441-26-10T | M26x1.5 | 16 | 10 | 18 | O15.0x2.0 | 58 | 2 | 23.5 | 32 |
| 20441-26-12 | M26x1.5 | 20 | 12 | 18 | O15.0x2.0 | 61.4 | 2.5 | 24.6 | 32 |
| 20441-27-10T | M27x1.5 | 16 | 10 | 18 | O15.0x2.0 | 55.1 | 2.5 | 23.5 | 32 |
| 20441-30-10T | M30x2 | 16 | 10 | 22 | O20.0x2.0 | 56.4 | 3 | 24.1 | 36 |
| 20441-30-12T | M30x2 | 20 | 12 | 22 | O20.0x2.0 | 63.2 | 3 | 25.6 | 36 |
| 20441-36-12T | M36x2 | 20 | 12 | 28 | O26.0x2.0 | 61.5 | 3.7 | 25.6 | 41 |
| 20441-36-14T | M36x2 | 22 | 14 | 28 | O26.0x2.0 | 67.9 | 3.7 | 31.6 | 41 |
| 20441-36-16T | M36x2 | 25 | 16 | 28 | O26.0x2.0 | 77.6 | 3.7 | 32 | 41 |
| 20441-45-20T | M45x2 | 32 | 20 | 35 | O32.0x2.5 | 88.7 | 3.5 | 38 | 50 |
| 20441-52-20T | M52x2 | 32 | 20 | 42 | O38.0x2.5 | 90.3 | 4.5 | 38 | 60 |
| 20441-52-24T | M52x2 | 40 | 24 | 42 | O38.0x2.5 | 114.5 | 4.5 | 43.7 | 60 |
20441-45°เมตริกตัวเมีย 24°กรวย LT บทนำ
กรวย 24° ตัวเมีย 20441-45° เมตริก LT ข้อต่อฟิตติ้งเป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ออกแบบมาเพื่อตอบสนองความต้องการของระบบของเหลวเมตริก โดยเฉพาะอย่างยิ่งที่ทำงานภายใต้สภาวะอุณหภูมิต่ำ ข้อต่อที่เป็นเอกลักษณ์นี้ประกอบด้วยที่นั่งทรงกรวย 24° และได้รับการปรับให้เหมาะสมสำหรับการใช้งานที่อุณหภูมิต่ำ (L.T.) เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่เย็นจัด
ที่นั่งทรงกรวย 24° ของข้อต่อ 20441-45° ให้การซีลที่ปลอดภัยและปราศจากการรั่วไหลด้วยส่วนประกอบตัวผู้ที่เกี่ยวข้อง การออกแบบนี้ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แข็งแกร่งซึ่งสามารถทนต่อทั้งการทำงานที่อุณหภูมิต่ำและความต้องการของระบบของเหลวแรงดันสูง
ผลิตจากวัสดุคุณภาพสูง 20441-45° Metric Female 24° Cone L.T. ข้อต่อฟิตติ้งมีความทนทานเป็นเลิศและทนทานต่อการเสื่อมสภาพจากความเย็น ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานในห้องเย็น สภาพแวดล้อมกลางแจ้ง หรือสถานการณ์อื่นๆ ที่ต้องคำนึงถึงอุณหภูมิต่ำ
นอกเหนือจากความสามารถในการปิดผนึกที่แข็งแกร่งแล้ว ข้อต่อ 20441-45° ยังได้รับการออกแบบเพื่อให้ติดตั้งและถอดชิ้นส่วนได้ง่ายอีกด้วย ช่วยให้กระบวนการเชื่อมต่อและถอดท่อจ่ายของเหลวง่ายขึ้น ลดการหยุดทำงานและเพิ่มประสิทธิภาพการดำเนินงาน
โดยรวมแล้ว กรวย 24° ตัวเมีย 20441-45° เมตริก LT ข้อต่อฟิตติ้งนำเสนอโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับระบบของเหลวเมตริกที่ทำงานภายใต้สภาวะอุณหภูมิต่ำ วิศวกรรมที่มีความแม่นยำ วัสดุคุณภาพสูง และการออกแบบที่ปรับให้เหมาะสมสำหรับสภาพแวดล้อมเย็น ทำให้เป็นส่วนเสริมที่มีคุณค่าสำหรับระบบของเหลวทางอุตสาหกรรมใดๆ ที่ต้องการการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในสภาพภูมิอากาศที่ท้าทาย
