หมายเลขชิ้นส่วน:20591
ลักษณะ:20591-90° METRIC FEMALE 24°CONE O-RING H.T.
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, Cr3 + ชุบ, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา:90°

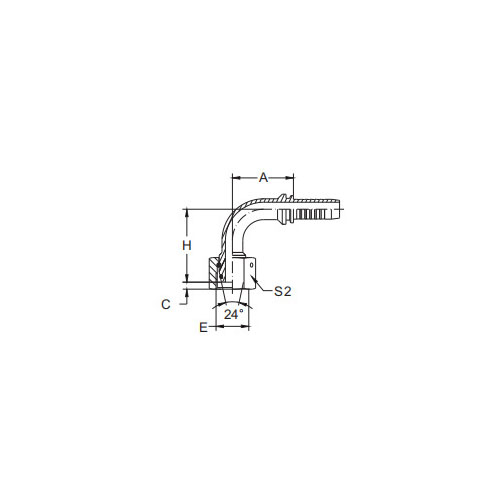

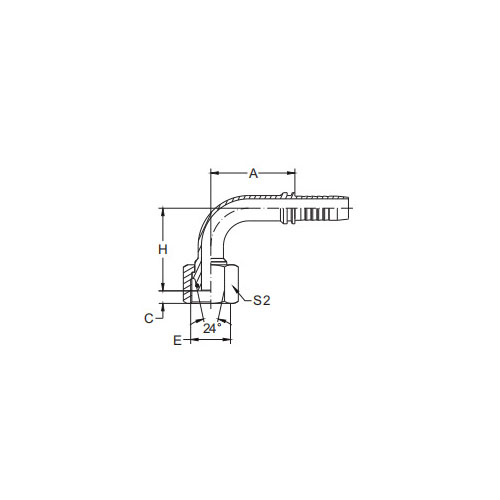

| หมายเลขชิ้นส่วน | ด้าย E | ท่อเจาะ | หลอด O.D. | โอริง | ขนาด | ||||
| ดีเอ็น | แดช | A | C | H | เอส2 | ||||
| 20591-14-04ต | M16x1.5 | 6 | 4 | 6 | O04.5x1.5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04ต | M16x1.5 | 6 | 4 | 8 | O06.5x1.5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05ต | M16x1.5 | 8 | 5 | 8 | O06.5x1.5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05ต | M18x1.5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06ต | M18x1.5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06ต | M20x1.5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1.5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06ต | M22x1.5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08ต | M22x1.5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08ต | M24x1.5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1.5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16.3x2.4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16.3x2.4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20.3x2.4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14ต | M36x2 | 22 | 14 | 25 | O20.3x2.4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16ต | M36x2 | 25 | 16 | 25 | O20.3x2.4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25.3x2.4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°เมตริกตัวเมีย 24°โอริงกรวย HT บทนำ
โอริงกรวย 24° ตัวเมีย 20591-90° เมตริก HT ข้อต่อฟิตติ้งแสดงถึงความก้าวหน้าล้ำสมัยในเทคโนโลยีการเชื่อมต่อของไหลแบบเมตริก ข้อต่อตัวเมียนี้ได้รับการออกแบบให้มีมุม 90° ที่เป็นเอกลักษณ์และที่นั่งทรงกรวย 24° ที่สร้างขึ้นอย่างแม่นยำ ซึ่งเมื่อรวมกันแล้วทำให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล
ที่นั่งทรงกรวย 24° ได้รับการปรับแต่งมาโดยเฉพาะเพื่อให้พอดีกับที่นั่งแบบผู้ชาย โดยให้การซีลที่แข็งแกร่งซึ่งสามารถทนต่อแรงดันและอุณหภูมิสูงได้ คุณลักษณะนี้มีความสำคัญในการใช้งานทางอุตสาหกรรมซึ่งความสมบูรณ์ของของไหลเป็นสิ่งสำคัญ
นอกจากนี้ การรวมโอริงเข้ากับดีไซน์ยังช่วยเพิ่มความปลอดภัยอีกชั้นหนึ่งอีกด้วย โอริงสร้างสิ่งกีดขวางการปิดผนึกระหว่างที่นั่งทรงกรวยและพื้นผิวผสมพันธุ์ ป้องกันการรั่วไหลได้อย่างมีประสิทธิภาพ และรับประกันการถ่ายเทของเหลวอย่างราบรื่น
“เอช.ที.” ในชื่อผลิตภัณฑ์ย่อมาจาก "อุณหภูมิสูง" ซึ่งบ่งชี้ว่าข้อต่อนี้เหมาะสำหรับใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงเป็นปัจจัย วัสดุที่ใช้ในการก่อสร้างได้รับการคัดเลือกให้มีความเสถียรทางความร้อนที่ดีเยี่ยม ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้แม้ภายใต้สภาวะที่มีความต้องการสูง
โอริงกรวย 24° ตัวเมีย 20591-90° เมตริก HT ข้อต่อยังโดดเด่นด้วยความง่ายในการติดตั้งและถอดชิ้นส่วน การออกแบบช่วยให้สามารถเชื่อมต่อได้อย่างรวดเร็วและมีประสิทธิภาพ ลดเวลาหยุดทำงานและเพิ่มประสิทธิภาพการดำเนินงาน
โดยสรุป 20591-90° Metric Female 24° Cone O-Ring HT ข้อต่อฟิตติ้งนำเสนอโซลูชันที่แข็งแกร่งและเชื่อถือได้สำหรับการเชื่อมต่อของไหลเมตริกในสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง วิศวกรรมที่มีความแม่นยำ ความเสถียรทางความร้อน และความสามารถในการปิดผนึกทำให้เป็นตัวเลือกที่โดดเด่นสำหรับการใช้งานทางอุตสาหกรรมที่ความปลอดภัยและประสิทธิภาพเป็นสิ่งสำคัญยิ่ง
