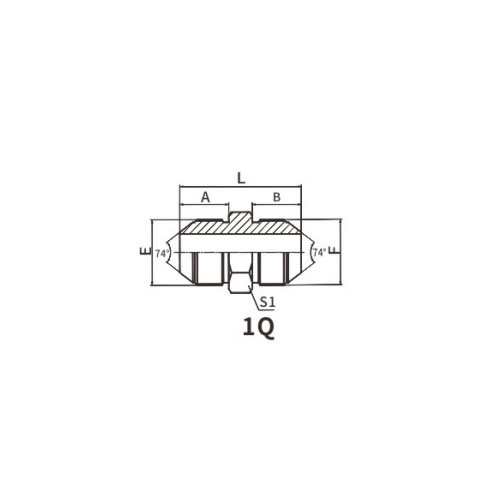

หมายเลขชิ้นส่วน: 1Q
คำอธิบาย: 1Q METRIC MALE 74° CONE SEAT
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

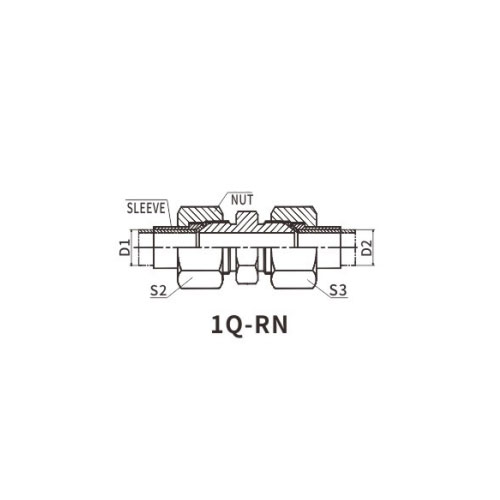

| หมายเลขชิ้นส่วน | เกลียว | หลอด O.D. | ขนาด | |||||
| E | F | D1,D2 | A | B | L | S1 | เอส2,เอส3 | |
| 1Q-53 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1Q-55 | M12X1.5 | M12X1.5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1Q-57 | M14X1.5 | M14X1.5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1Q-59 | M16X1.5 | M16X1.5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1Q-61 | M18X1.5 | M18X1.5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-67 | M24X1.5 | M24X1.5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-60 | M27X1.5 | M27X1.5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1.5 | M30X1.5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
1Q Metric Male 74 ° Cone Seat บทนำภาษาอังกฤษ
ที่นั่งกรวย 74° ตัวผู้เมตริก 1Q เป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาเพื่อให้มีการซีลที่ปลอดภัยและปราศจากการรั่วไหลในระบบของเหลวที่ใช้ระบบเมตริก ที่นั่งอันเป็นเอกลักษณ์นี้ได้รับการออกแบบมาเป็นพิเศษเพื่อใช้กับข้อต่อตัวผู้ซึ่งมีซีลกรวย 74° ทำให้มั่นใจได้ถึงการเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้
เกลียวตัวผู้แบบเมตริกของที่นั่งกรวย 1Q ได้รับการประดิษฐ์ขึ้นอย่างพิถีพิถันเพื่อจับคู่กับเกลียวตัวเมียที่สอดคล้องกันอย่างสมบูรณ์แบบ สร้างความกระชับพอดีและปลอดภัย ระบบทำเกลียวนี้ไม่เพียงแต่รับประกันการเชื่อมต่อที่แน่นหนา แต่ยังช่วยให้ติดตั้งและถอดชิ้นส่วนได้ง่าย ทำให้การบำรุงรักษาและการซ่อมแซมเป็นเรื่องง่าย
ซีลกรวย 74° เป็นหัวใจของส่วนประกอบนี้ โดยมีการเชื่อมต่อป้องกันการรั่วซึมที่สามารถทนต่อแรงดันและอุณหภูมิสูงได้ การออกแบบกรวยเรียวช่วยให้มั่นใจได้ถึงการปิดผนึกที่แน่นหนาเมื่อจับคู่กับข้อต่อกรวยตัวผู้ที่ใช้งานร่วมกันได้ ป้องกันการรั่วไหลและรับประกันประสิทธิภาพการถ่ายโอนของเหลวที่เหมาะสมที่สุด
ผลิตจากวัสดุคุณภาพสูง ที่นั่งกรวย 74° ตัวผู้ 1Q Metric ทนทานต่อการกัดกร่อนและทนทาน ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย สามารถรวมเข้ากับระบบของเหลวแบบเมตริกที่มีอยู่ได้อย่างง่ายดาย โดยให้การปิดผนึกที่ปลอดภัยและเชื่อถือได้ ซึ่งช่วยเพิ่มประสิทธิภาพโดยรวมของระบบ
โดยสรุป 1Q Metric Male 74° Cone Seat เป็นส่วนประกอบการซีลที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาเพื่อมอบประสิทธิภาพสูงสุดในระบบของเหลวแบบเมตริก ระบบเกลียวที่ปลอดภัยและซีลกรวยที่แข็งแกร่งทำให้เป็นโซลูชันที่เชื่อถือได้เพื่อให้มั่นใจว่ามีการถ่ายเทของเหลวโดยปราศจากการรั่วไหลในการใช้งานทางอุตสาหกรรมที่หลากหลาย
