หมายเลขชิ้นส่วน: AQ
คำอธิบาย: AQ METRIC MALE 74° CONE TEE
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
ปริญญา: TEE

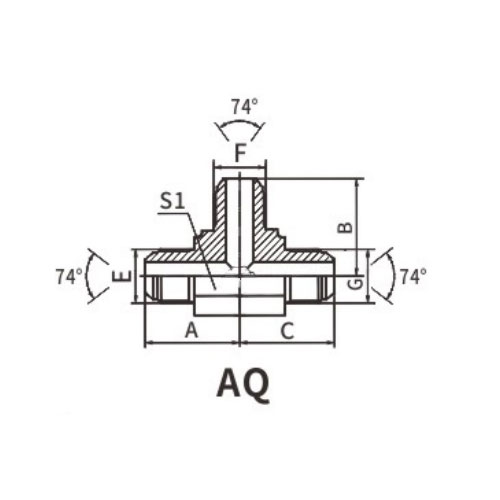

| หมายเลขชิ้นส่วน | เกลียว | หลอด O.D, | ขนาด | ||||||
| E | G | D1,D2,D3 | A | B | C | S1 | เอส2,เอส3,เอส4 | ||
| เอคิว-14 | M14X1.5 | M14X1.5 | M14X1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| เอคิว-16 | M16X1.5 | M16X1.5 | M16X1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| เอคิว-18 | M18X1.5 | M18X1.5 | M18X1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| เอคิว-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| เอคิว-27 | M27X1.5 | M27X1.5 | M27X1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| เอคิว-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
AQ Metric Male 74° Cone Tee ภาษาอังกฤษเบื้องต้น
ข้อต่อกรวย 74° ตัวผู้ AQ Metric เป็นส่วนประกอบของระบบของเหลวที่ออกแบบอย่างแม่นยำ ซึ่งออกแบบมาเพื่อมอบประสิทธิภาพและความน่าเชื่อถือสูงสุดในการใช้งานทางอุตสาหกรรมที่หลากหลาย ข้อต่อทีที่เป็นเอกลักษณ์นี้มีเกลียวตัวผู้เมตริกที่ปลายด้านหนึ่งและมีซีลกรวย 74° ที่อีกด้านหนึ่ง ให้การเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลสำหรับการถ่ายโอนของเหลว
เกลียวตัวผู้แบบเมตริกได้รับการออกแบบเพื่อให้เข้ากับเกลียวตัวเมียได้อย่างลงตัว ทำให้มั่นใจได้ถึงความกระชับและแน่นหนา ระบบทำเกลียวนี้ใช้กันอย่างแพร่หลายในระบบท่อแบบเมตริก ช่วยให้สามารถบูรณาการเข้ากับการใช้งานระบบผสมได้อย่างราบรื่น
ซีลกรวย 74° ที่ปลายอีกด้านหนึ่งของแท่นทีสร้างการเชื่อมต่อที่แข็งแกร่งและป้องกันการรั่วซึม การออกแบบกรวยให้เรียวช่วยให้มั่นใจได้ถึงการปิดผนึกที่แน่นหนาเมื่อเชื่อมต่อเข้ากับพอร์ตกรวยตัวเมียที่ใช้งานร่วมกันได้ ให้การเชื่อมต่อที่ปลอดภัยซึ่งสามารถทนต่อแรงดันและอุณหภูมิสูงได้
การกำหนดค่าทีของตัวเชื่อมต่อนี้ช่วยให้กระจายของเหลวได้สะดวกในสามทิศทาง คุณลักษณะนี้มีประโยชน์อย่างยิ่งในระบบที่ต้องการกำหนดเส้นทางของเหลวไปยังปลายทางหลายแห่ง เช่น เส้นสาขาหรือท่อร่วม
ตัวทีกรวย 74° AQ Metric ตัวผู้ 74° ผลิตจากวัสดุคุณภาพสูง ทนทานต่อการกัดกร่อนและทนทาน จึงมั่นใจได้ถึงความน่าเชื่อถือและประสิทธิภาพในระยะยาว เหมาะสำหรับใช้ในระบบของไหลทางอุตสาหกรรมหลายประเภท รวมถึงระบบไฮดรอลิก นิวแมติกส์ และการใช้งานถ่ายโอนของเหลวและก๊าซอื่นๆ
โดยสรุป AQ Metric Male 74° Cone Tee เป็นส่วนประกอบของระบบของเหลวที่แข็งแกร่งและเชื่อถือได้ ซึ่งออกแบบมาเพื่อมอบประสิทธิภาพสูงสุดในการใช้งานทางอุตสาหกรรม ระบบการทำเกลียวและการซีลที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ พร้อมด้วยการกำหนดค่าที ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการถ่ายโอนของเหลวที่ปลอดภัยและมีประสิทธิภาพในระบบท่อต่างๆ
