หมายเลขชิ้นส่วน: 1QN
คำอธิบาย: 1QN เมตริกตัวผู้ 74° CONE/NPT ตัวผู้
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

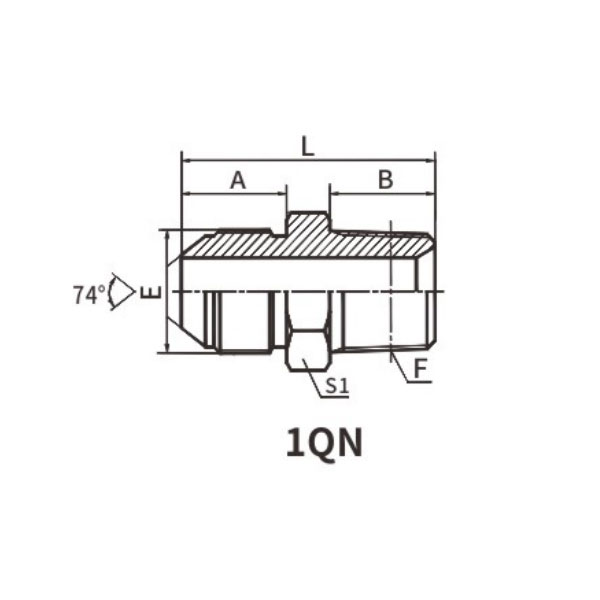

| หมายเลขชิ้นส่วน | เกลียว | ทูบีโอ.ดี. | ขนาด | |||||
| E | F | D | A | B | L | S1 | เอส2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Metric Male 74° Cone/NPT Male English บทนำ
ตัวเชื่อมต่อ 1QN Metric Male 74° Cone/NPT Male เป็นส่วนประกอบที่ออกแบบอย่างแม่นยำ ซึ่งออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ระหว่างระบบเมตริกและระบบ National Pipe Thread (NPT) ซีลที่เป็นเอกลักษณ์นี้ให้ประสิทธิภาพที่แข็งแกร่งและไม่มีการรั่วไหล ทำให้เป็นตัวเลือกที่เหมาะสำหรับระบบของไหลอุตสาหกรรมต่างๆ
ปลายตัวผู้แบบเมตริกของตัวเชื่อมต่อ 1QN มีการออกแบบกรวย 74° ซึ่งเข้ากันได้อย่างลงตัวกับเกลียวตัวผู้ NPT ที่สอดคล้องกัน การกำหนดค่าแบบเรียวนี้สร้างการปิดผนึกที่แข็งแกร่งและปลอดภัย ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่แน่นหนาและไม่มีการรั่วไหล
เกลียวตัวผู้ NPT เป็นระบบเกลียวมาตรฐานที่ใช้กันอย่างแพร่หลายในสหรัฐอเมริกาสำหรับการเชื่อมต่อท่อและท่อ ความเข้ากันได้กับปลายตัวผู้เมตริกกรวย 74° ช่วยให้สามารถบูรณาการเข้ากับแอปพลิเคชันระบบผสมได้อย่างราบรื่น โดยที่ใช้ทั้งส่วนประกอบเมตริกและ NPT
ผลิตจากวัสดุคุณภาพสูง ตัวเชื่อมต่อ 1QN Metric Male 74° Cone/NPT Male ได้รับการออกแบบมาให้ทนต่อความรุนแรงของสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง ทนทานต่อการกัดกร่อนและทนทาน จึงมั่นใจได้ถึงความน่าเชื่อถือและประสิทธิภาพในระยะยาว
วิศวกรรมที่มีความแม่นยำของตัวเชื่อมต่อนี้ช่วยให้มั่นใจได้ถึงความพอดีที่ราบรื่นและปลอดภัย ลดความเสี่ยงของการรั่วไหลและเพิ่มประสิทธิภาพของระบบให้สูงสุด ความคล่องตัวทำให้สามารถนำไปใช้ในงานอุตสาหกรรมได้หลากหลาย รวมถึงระบบไฮดรอลิก นิวแมติกส์ และระบบของเหลวอื่นๆ
โดยสรุป ตัวเชื่อมต่อ 1QN Metric Male 74° Cone/NPT Male เป็นส่วนประกอบการซีลที่แข็งแกร่งและเชื่อถือได้ ซึ่งออกแบบมาสำหรับการใช้งานระบบผสม การออกแบบเรียวแหลมที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ความเข้ากันได้กับทั้งระบบเกลียวเมตริกและ NPT และวัสดุคุณภาพสูง ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการเชื่อมต่อที่ปลอดภัยและไร้การรั่วไหลในระบบของเหลวอุตสาหกรรมต่างๆ
