หมายเลขชิ้นส่วน: 2D9
คำอธิบาย: 2D 90° METRIC MALE 24° H.T.
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: 90°

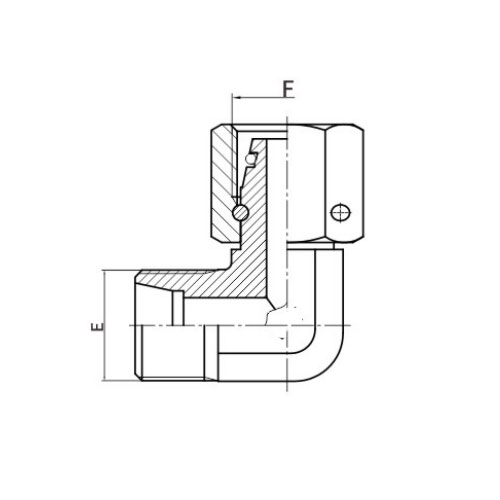

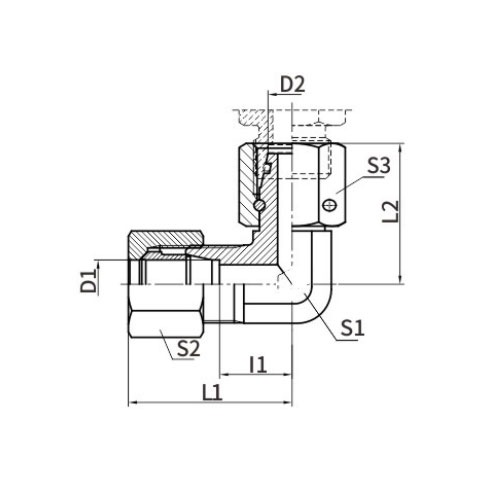

| หมายเลขชิ้นส่วน | เกลียว | หลอด O.D | ขนาด | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | เอส2 | S3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 เมตริกตัวผู้ 24° H.T. บทนำภาษาอังกฤษ
ตัวผู้ 2D9 เมตริก 24° H.T. (แรงบิดสูง) เป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ในระบบเกลียวเมตริก ซีลที่เป็นเอกลักษณ์นี้ได้รับการปรับให้เหมาะกับการใช้งานที่มีแรงบิดสูง ทำให้มั่นใจได้ถึงประสิทธิภาพที่แข็งแกร่งและปราศจากการรั่วไหล
ปลายตัวผู้แบบเมตริกของ 2D9 มีเทเปอร์ 24° ซึ่งได้รับการออกแบบอย่างพิถีพิถันเพื่อให้มีความพอดีและการปิดผนึกที่ยอดเยี่ยม การออกแบบทรงเรียวนี้ไม่เพียงแต่รับประกันการเชื่อมต่อที่กระชับ แต่ยังช่วยให้ติดตั้งและถอดชิ้นส่วนได้ง่าย ทำให้เป็นตัวเลือกที่สะดวกสำหรับงานบำรุงรักษาและซ่อมแซม
ความสามารถด้านแรงบิดสูงของส่วนประกอบนี้เกิดขึ้นได้จากโครงสร้างที่แข็งแกร่งและวัสดุคุณภาพสูง สร้างขึ้นเพื่อให้ทนต่อความรุนแรงของการใช้งานแรงดันสูงและอุณหภูมิสูง ทำให้เหมาะสำหรับระบบของไหลอุตสาหกรรมที่หลากหลาย
ตัวผู้ 2D9 เมตริก 24° H.T. ยังทนต่อการกัดกร่อนและทนทาน ทำให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวแม้ในสภาพแวดล้อมที่รุนแรง ความทนทานนี้รวมกับคุณสมบัติการปิดผนึกที่ปลอดภัยทำให้เป็นตัวเลือกที่เหมาะสำหรับการเชื่อมต่อที่สำคัญซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง
โดยสรุป 2D9 Metric Male 24° H.T. เป็นส่วนประกอบการซีลที่เชื่อถือได้และมีประสิทธิภาพสูง ออกแบบมาสำหรับระบบเกลียวเมตริก เทเปอร์ที่ออกแบบอย่างแม่นยำ แรงบิดสูง และโครงสร้างที่ทนทาน ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการเชื่อมต่อที่ปลอดภัยและไม่มีรอยรั่วในการใช้งานทางอุตสาหกรรมต่างๆ
