หมายเลขชิ้นส่วน: 2C
ลักษณะ: 2C METRIC ชาย 24°/METRIC หญิง 24° L .T.
รหัสแปลงสภาพ:
วัสดุ: เหล็กกล้าคาร์บอน 45 #
การรักษาพื้นผิว: สังกะสี, การชุบ Cr3 +, สีขาวใส
ทนต่อการกัดกร่อนชั่วโมง: 120h หรือนานกว่านั้น
องศา: ตรง

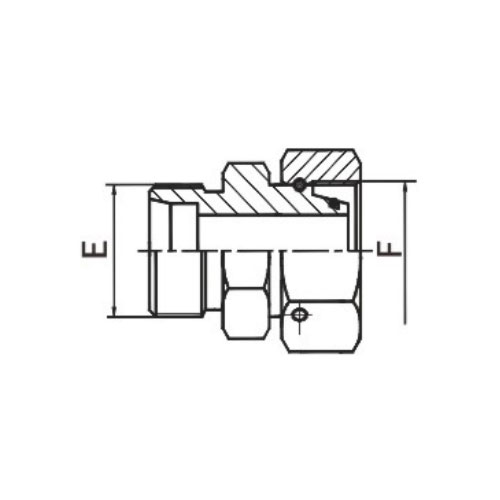

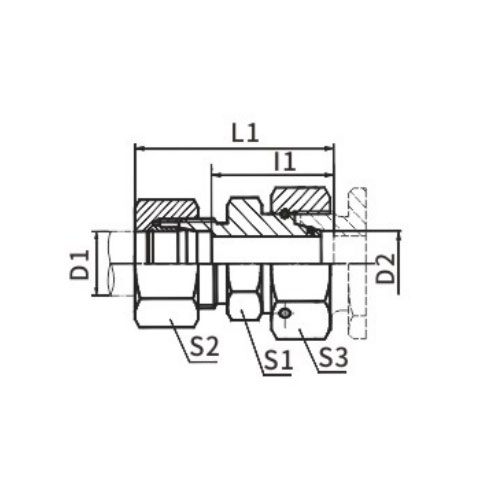

| หมายเลขชิ้นส่วน | เกลียว | หลอด O.D. | ขนาด | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | เอส2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C เมตริกตัวผู้ 24°/เมตริกตัวเมีย 24° L.T. บทนำภาษาอังกฤษ
2C เมตริกตัวผู้ 24°/เมตริกตัวเมีย 24° L.T. (เกลียวซ้าย) เป็นคอนเนคเตอร์ที่มีความแม่นยำ ซึ่งออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลระหว่างระบบเกลียวเมตริกสองระบบ ส่วนประกอบนี้นำเสนอโซลูชั่นที่แข็งแกร่งสำหรับระบบของไหล ซึ่งรับประกันประสิทธิภาพที่เชื่อถือได้ในการใช้งานทางอุตสาหกรรมที่หลากหลาย
ปลายตัวผู้แบบเมตริกของขั้วต่อ 2C มีเทเปอร์ 24° ซึ่งเข้ากันได้อย่างลงตัวกับปลายตัวเมียแบบเมตริกที่สอดคล้องกัน และยังมีเทเปอร์ 24° อีกด้วย การออกแบบที่เรียวเล็กนี้สร้างการปิดผนึกที่แข็งแกร่งและปลอดภัย ป้องกันการรั่วไหลและให้ประสิทธิภาพสูงสุด
การกำหนดค่าเกลียวซ้าย (L.T.) ของปลายตัวเมียช่วยเพิ่มความปลอดภัยและความเสถียรอีกชั้นให้กับการเชื่อมต่อ เกลียวซ้ายพบได้น้อย ทำให้เข้าถึงและถอดชิ้นส่วนโดยไม่ได้รับอนุญาตได้ยากขึ้น ช่วยเพิ่มความปลอดภัยโดยรวมของระบบ
ผลิตจากวัสดุคุณภาพสูง 2C Metric Male 24°/Metric Female 24° L.T. ขั้วต่อได้รับการออกแบบให้ทนต่อความรุนแรงของสภาพแวดล้อมที่มีแรงดันสูงและอุณหภูมิสูง ทนทานต่อการกัดกร่อนและทนทาน จึงมั่นใจได้ถึงความน่าเชื่อถือและประสิทธิภาพในระยะยาว
วิศวกรรมที่มีความแม่นยำของตัวเชื่อมต่อนี้ช่วยให้มั่นใจได้ถึงความพอดีที่ราบรื่นและปลอดภัย ลดความเสี่ยงของการรั่วไหลและเพิ่มประสิทธิภาพของระบบให้สูงสุด ความอเนกประสงค์ทำให้สามารถใช้ในระบบของไหลได้หลากหลาย รวมถึงระบบไฮดรอลิก นิวแมติกส์ และการใช้งานทางอุตสาหกรรมอื่นๆ
โดยสรุป 2C Metric Male 24°/Metric Female 24° L.T. ตัวเชื่อมต่อเป็นส่วนประกอบการปิดผนึกที่แข็งแกร่งและเชื่อถือได้ ออกแบบมาสำหรับระบบเกลียวเมตริก การออกแบบเรียวที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ การกำหนดค่าเกลียวด้านซ้าย และวัสดุคุณภาพสูง ทำให้เป็นโซลูชันที่เชื่อถือได้สำหรับการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหลในระบบของเหลวอุตสาหกรรมต่างๆ
